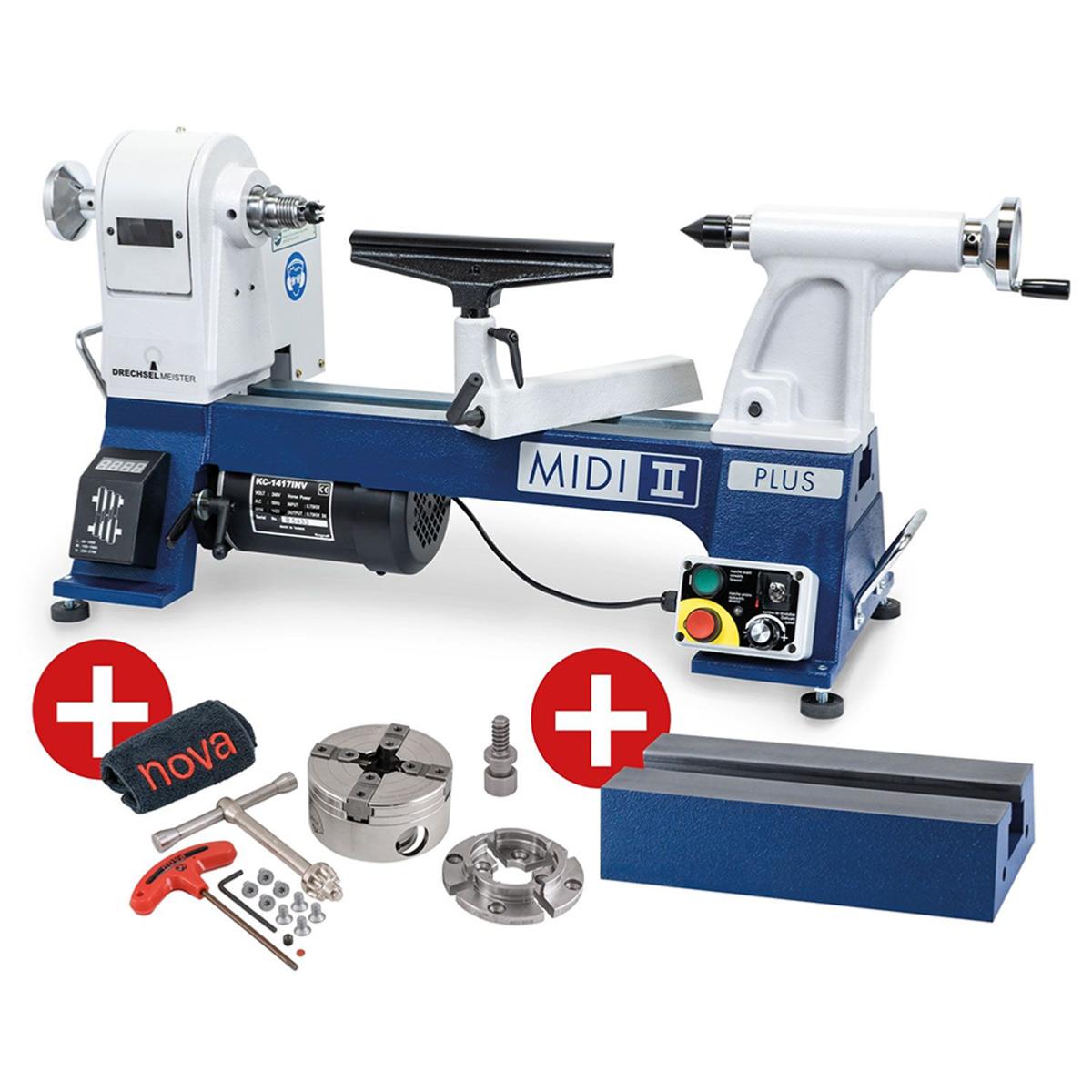

Offre Tour à bois Midi 2 Plus + Extension + Mandrin G3 Pro-tek

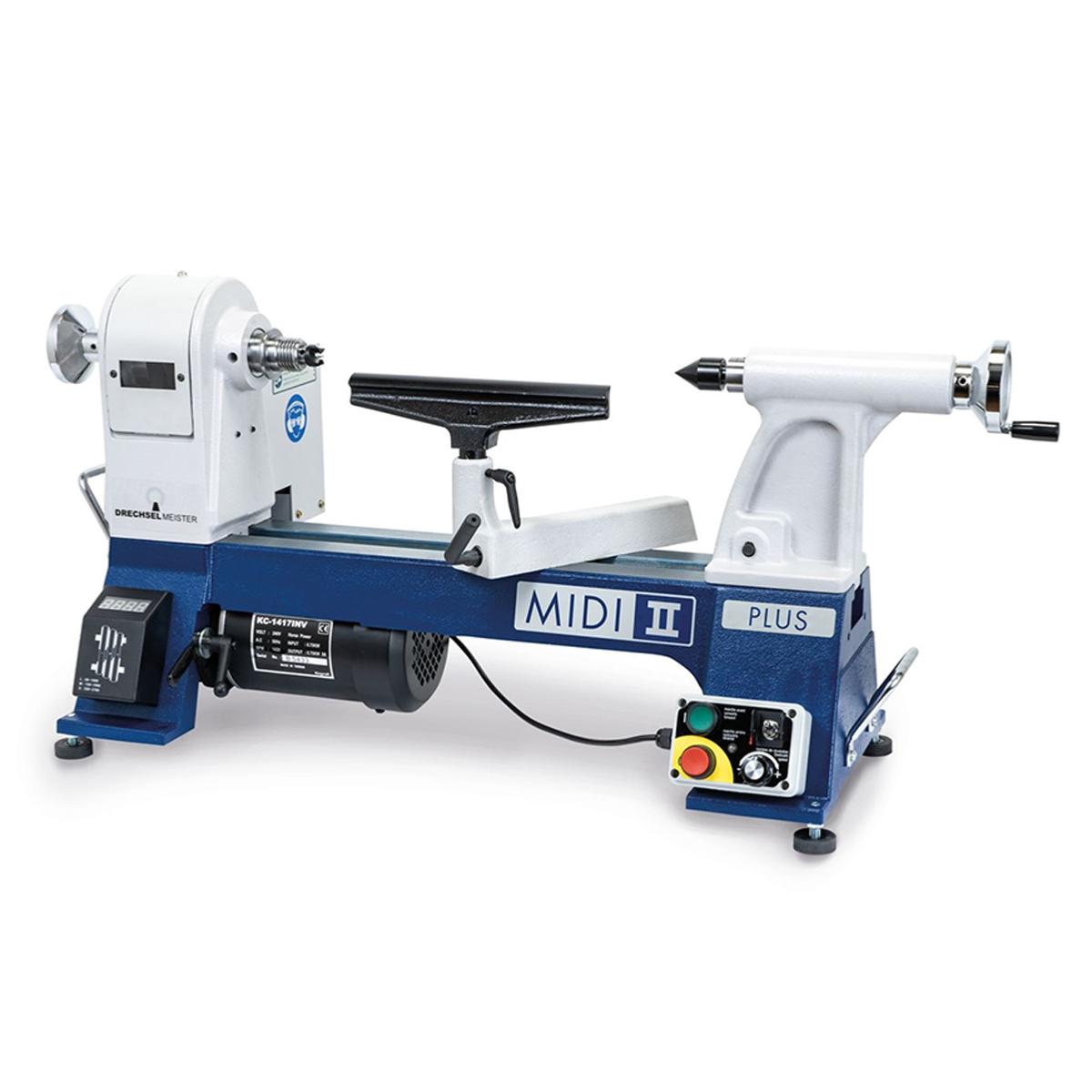

Le tour à bois MIDI 2 PLUS est le successeur du modèle MIDI2 qui a fait ses preuves.

Le « PLUS » dans le nom de la nouvelle variante désigne le nouveau banc en fonte grise, dont la conception a été entièrement revue et quia une largeur d’appui de 30 cm. La surface d’appui ainsi agrandie augmente sensiblement la stabilité de la machine et optimise le confort de travail, car les vibrations sont désormais encore mieux amorties. (De nombreux tours d’établi traditionnels ont une largeur d’assise d’environ 15 à 20 cm.)

Malgré le nouveau banc d’une plus grande largeur, le poids n’a que très peu augmenté et la machine reste donc très bien adaptée au transport sur les marchés, etc.

NOUVEAUTÉS sur la MIDI 2 PLUS :

• Nouveau lit de banc avec une surface d’appui extra-large de 30 cm.
• Lit de banc désormais adapté pour le piètement de machine massif PRO (art. DDMIDI-105, option).
• Nouveau porte-outils de 250 mm.
• Nouveau plateau d’entraînement plus grand D = 95 mm (au lieu de 78 mm).
• Boîtier de commande magnétique avec fonctions de sécurité supplémentaires :
• Le bouton vert de démarrage s’allume lorsque la machine fonctionne.
• Un voyant d’avertissement LED jaune s’allume lorsque la rotation inverse est activée.
• Avec interrupteur principal.
• Avec interrupteur de freinage à 2 niveaux :
• Le niveau « rapide » est idéal, par exemple, pour le tournage de stylos, car la pièce est rapidement freinée lors des arrêts répétés de la machine.
• Niveau « standard » pour un temps de freinage plus long (pour les pièces « normales »).

Les caractéristiques énumérées ci-dessous distinguent le MIDI 2 PLUS de divers autres tours d’établi !

Poupée fixe de grande qualité et confortable :

• Construction massive en fonte, poids supérieur à celui de nombreux tours d’établi comparables.
• Broche à 3 paliers, distance entre les paliers plus grande que sur les tours d’établi similaires.
• Poulies extra larges et courroie Poly-V large pour une transmission optimale de la puissance.
• Changement facile de l’étage de courroie grâce à la trappe de recouvrement de la courroie positionnée à l’avant avec fenêtre de contrôle.
• Système d’arrêt confortable pour le blocage de la broche (avec goupille d’arrêt à fonction magnétique).
• Dispositif de division en 24 étapes (avec broche de fixation à fonction magnétique).
• Raccord de broche M33 x 3,5 avec rainure de sécurité d’écoulement ASR (Euro).
• Plage de vitesse de rotation particulièrement large.

Contre-poupée professionnelle massive :

Exécution massive, poids relativement élevé car entièrement fabriquée en fonte.

Course du fourreau de 100 mm (!) (optimale pour le perçage de pièces !)

Filetage trapézoïdal pour l’avance du fourreau (transmission particulièrement souple et rapide, comme sur les machines sur pied professionnelles).

Volant de manœuvre sur la contre-poupée avec manivelle montée sur palier.

Système de changement rapide du fourreau, préparé pour l’utilisation d’un fourreau de perçage.

Hauteur de pointe : env. 178 mm / diamètre de rotation : 355mm
Largeur entre pointes : env. 400 mm (extensible avec des rallonges de banc disponibles en option)
Vitesses : 60–1 000 / 150–1 900 / 350–3 700 tr/min
Raccord de broche : M33 x 3,5 (cône CM2) avec rainure de sécurité d’écoulement ASR (Euro)*
Contre-poupée avec fourreau interchangeable 100 mm CM2, filetage trapézoïdal et échelle de mesure
(En option : fourreau interchangeable avec système de pince de serrage ER25pour le perçage)
Moteur 1 CV (230 V) avec convertisseur de fréquence de haute qualité
Poids : env. 53 kg

• Poupée, contre-poupée et banc extra-large en fonte grise
• Entraîneur à quatre dents CM2
• Contre-pointe CM2
• Support de porte-outils (support manuel) 250 mm avec tourillon D = 25,4 mm
• Plateau d’entraînement 95 mm
• Contre-poupée avec fourreau CM2 avec course de réglage de 100 mm (!) et système de changement rapide
• Poignées de transport
• Dispositif de division en 24 étapes
• Unité de commutation mobile et magnétique (boîtier de commande mobile)
• Affichage numérique de la vitesse
• Interrupteur pour marche avant/arrière (avec voyant d’avertissement jaune)
• Interrupteur MARCHE avec fonction lumineuse
• Interrupteur principal de la machine
•

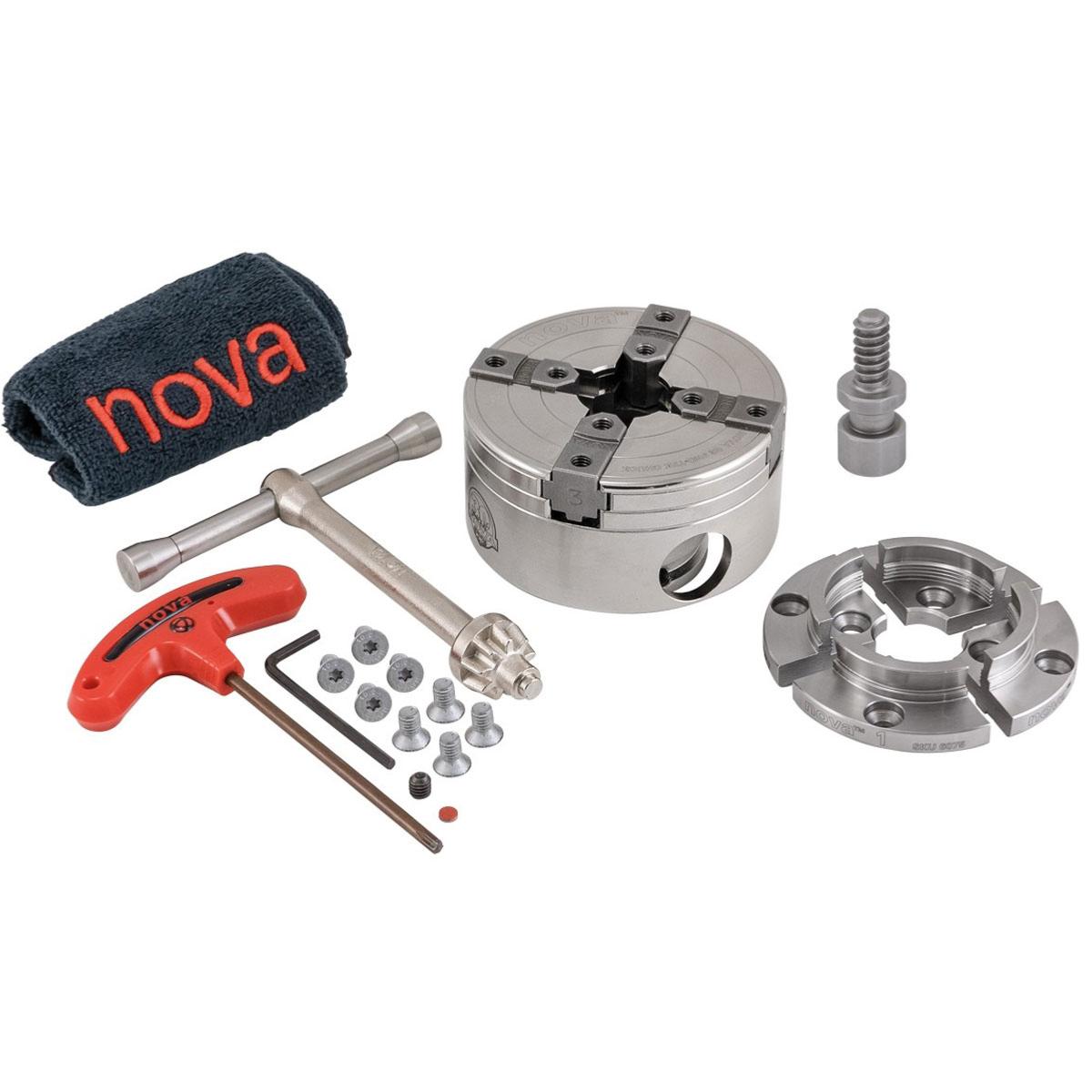

- Corps de mandrin NOVA G3 avec revêtement de haute qualité
- Pince de serrage "PRO-TEK" de 50 mm avec queue d'aronde à l'extérieur et à l'intérieur, également rainurée à l'intérieur pour un maintien optimal de la pièce serrée. Les pinces individuelles sont numérotées (gravées au laser).
- Nouvelle clé à engrenages avec poignée coulissante pour une meilleure manipulation
- Filetage direct précis M33 x 3,5 (pas besoin d'utiliser un insert fileté supplémentaire) avec rainure de sécurité de vidange ASR (Euro)
- Glissières à mâchoires précises avec d'excellentes propriétés de glissement, dotées d'une butée de sécurité (empêche les glissières à mâchoires de dépasser)
- Fermeture intuitive des mâchoires dans le sens des aiguilles d'une montre
- Nouvelles vis à six pans creux et nouvelle clé à poignée en T pour un montage plus facile et rapide de la pince
- Comprend un chiffon de nettoyage NOVA pratique
- Garantie complète de 6 ans sur les pièces de rechange

Ce mandrin s'adapte à tous les tours courants dotés d'un filetage M33 x 3,5. Selon la version de la broche du tour, il peut être fixé soit avec un anneau de verrouillage de vidange ASR Euro (disponible en option), soit à l'aide de la vis sans tête fournie.

Caractéristiques techniques :
- Raccordement : filetage direct M33 x 3,5 avec rainure de sécurité de vidange ASR (Euro)
- Diamètre : environ 90 mm
- Poids : environ 1,5 kg
- Capacités de serrage :
  - Expansion : 52 - 75 mm
  - Serrage : 43 - 63 mm (pince de serrage 50 mm "PRO-TEK")

Contenu du colis :
- Corps de mandrin NOVA G3 "PRO-TEK" avec filetage M33 x 3,5 et rainure de sécurité de vidange ASR (Euro)
- Pince de serrage 50 mm "PRO-TEK"
- Insert à vis
- Clé à engrenages pour utilisation à une main
- 8 vis à six pans creux et une clé à poignée en T
- Chiffon de nettoyage NOVA

- Livré dans une boîte en carton

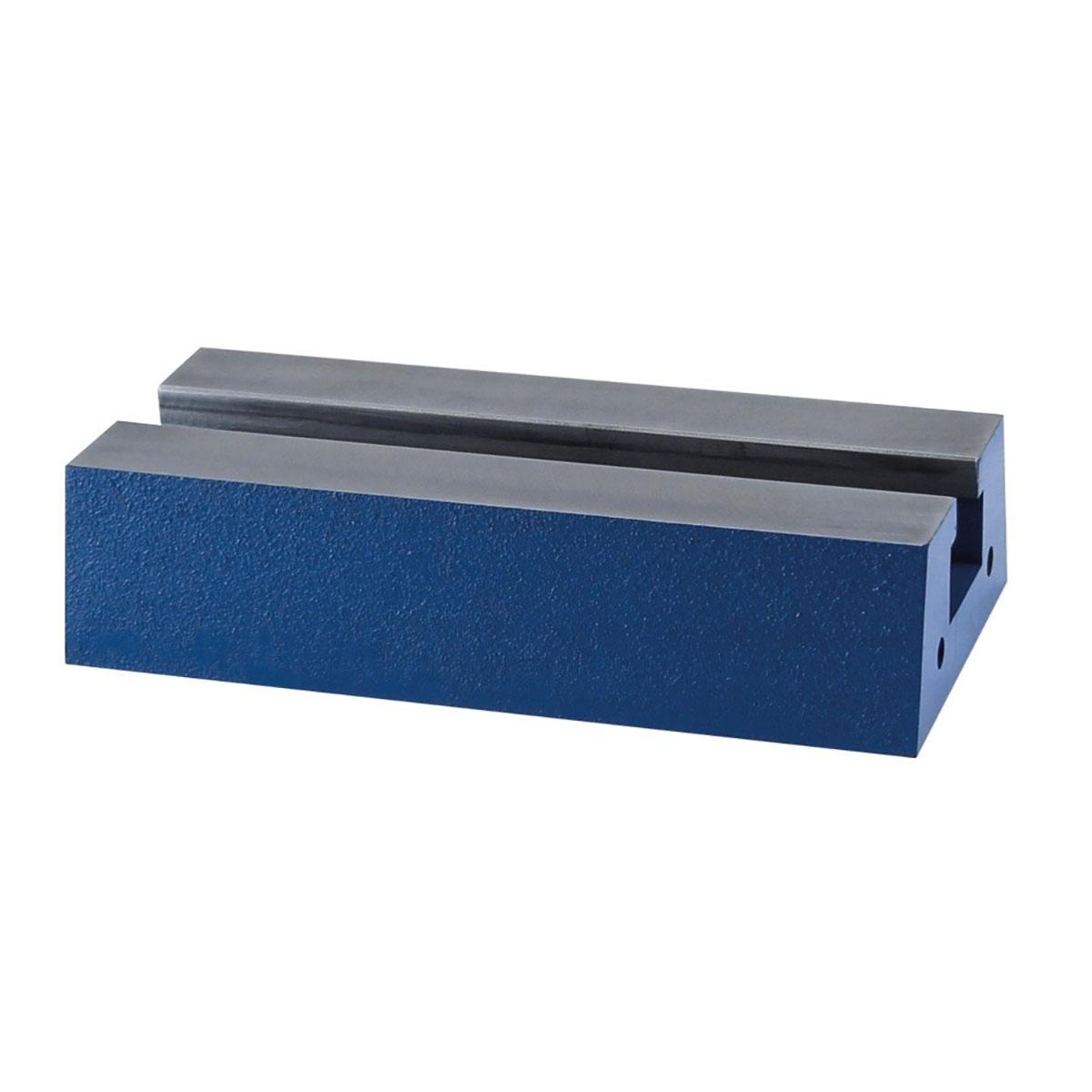

Descriptif de l'extension de banc en 280 mm

Rallonge de banc massive en fonte grise d'une longueur de 280 mm.
Peu encombrant et donc idéal pour les petits ateliers avec un espace limité.
Il est vissé directement sur le banc de votre tour à bois.
