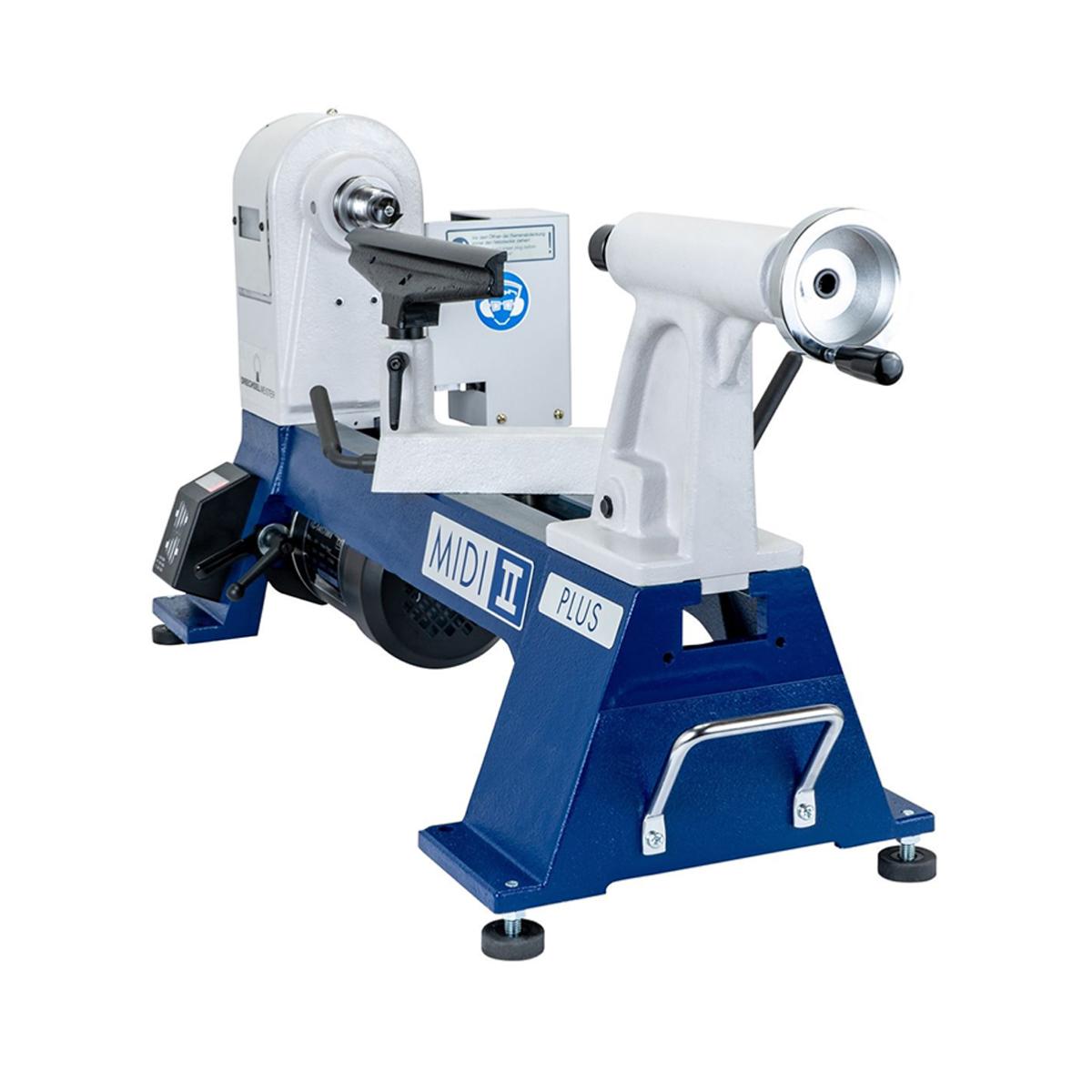

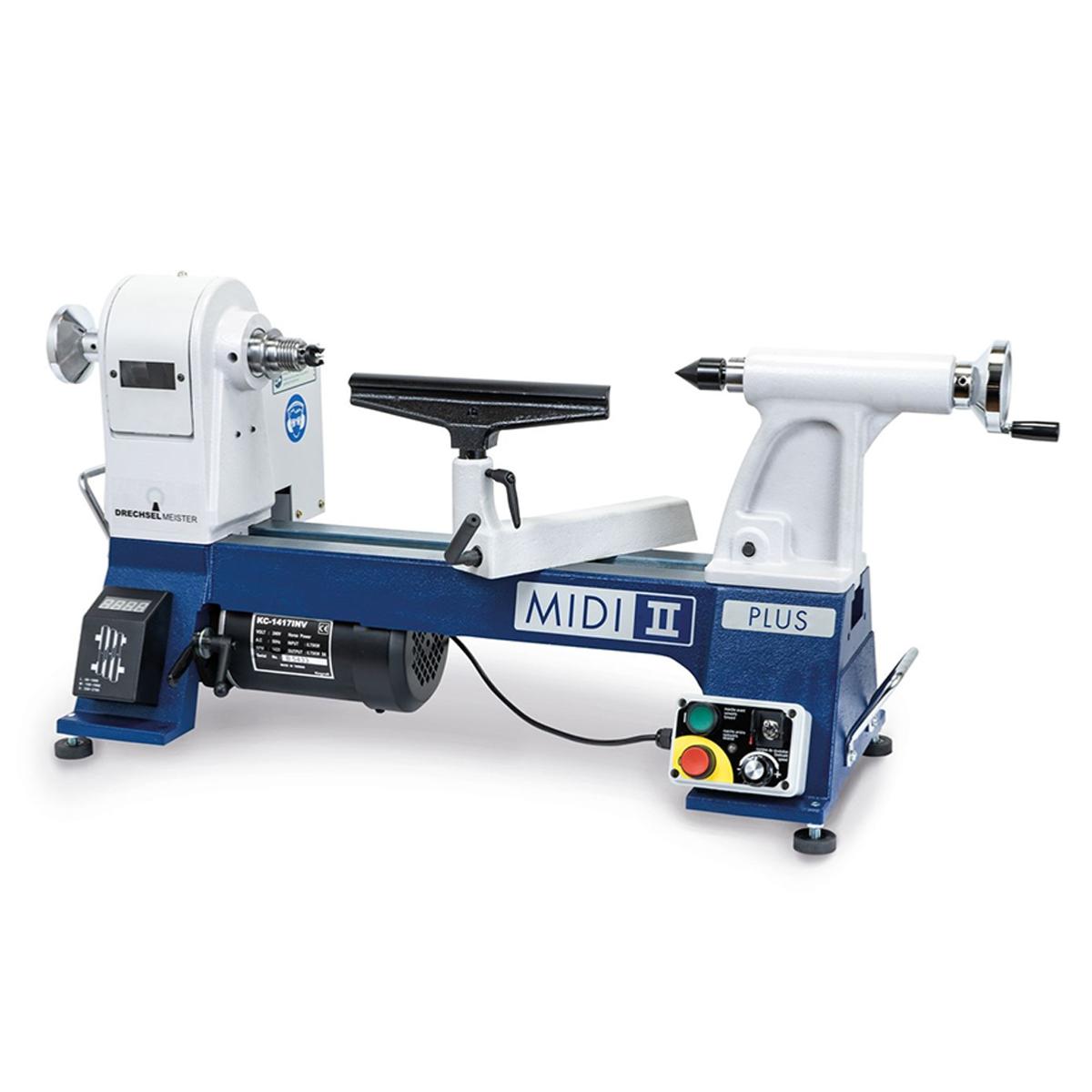

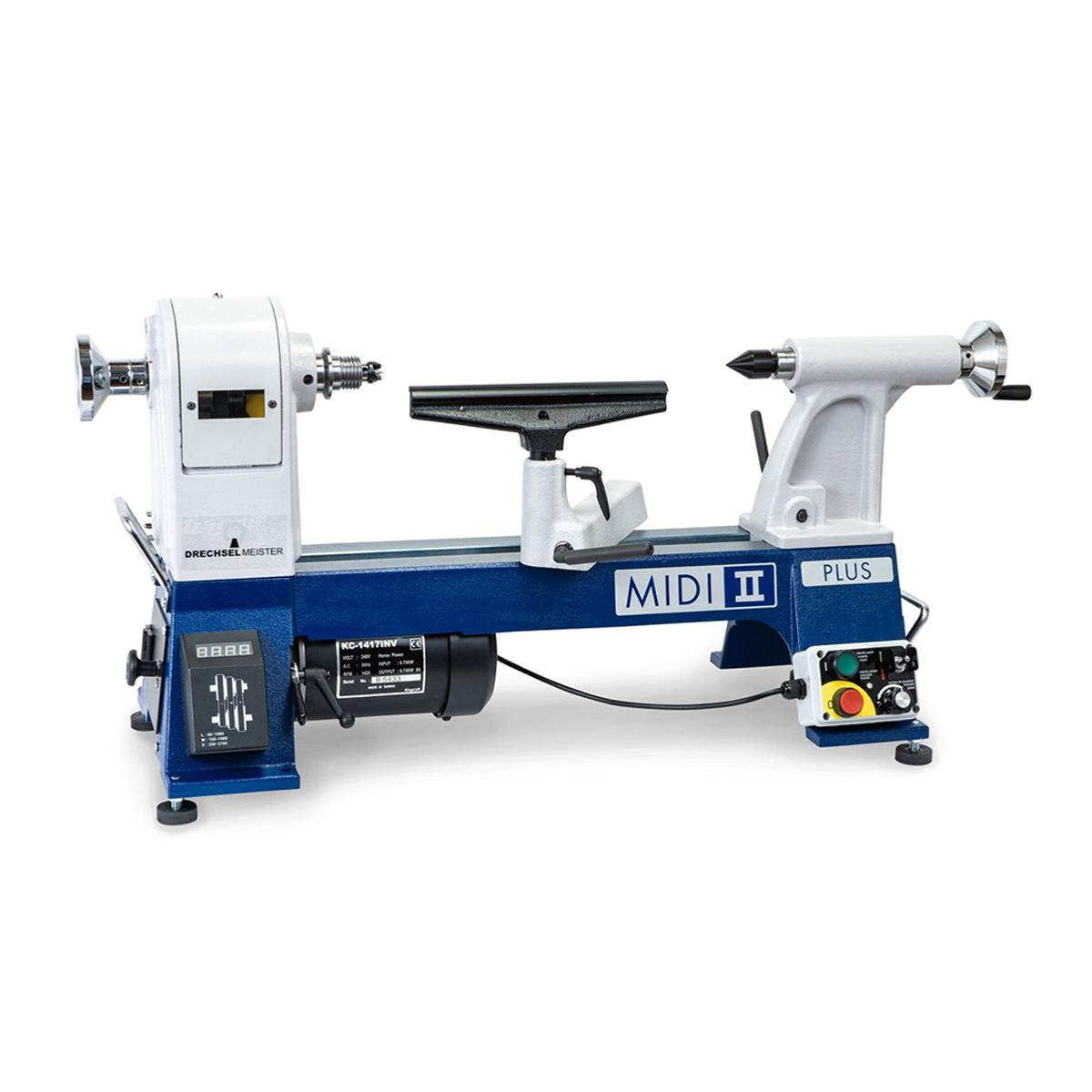

Tout savoir sur le tour à bois MIDI 2 PLUS
Le tour à bois MIDI 2 PLUS est le successeur du modèle MIDI2 qui a fait ses preuves.
Le « PLUS » dans le nom de la nouvelle variante désigne le nouveau banc en fonte grise, dont la conception a été entièrement revue et quia une largeur d’appui de 30 cm. La surface d’appui ainsi agrandie augmente sensiblement la stabilité de la machine et optimise le confort de travail, car les vibrations sont désormais encore mieux amorties. (De nombreux tours d’établi traditionnels ont une largeur d’assise d’environ 15 à 20 cm.)
Malgré le nouveau banc d’une plus grande largeur, le poids n’a que très peu augmenté et la machine reste donc très bien adaptée au transport sur les marchés, etc.
NOUVEAUTÉS sur la MIDI 2 PLUS :

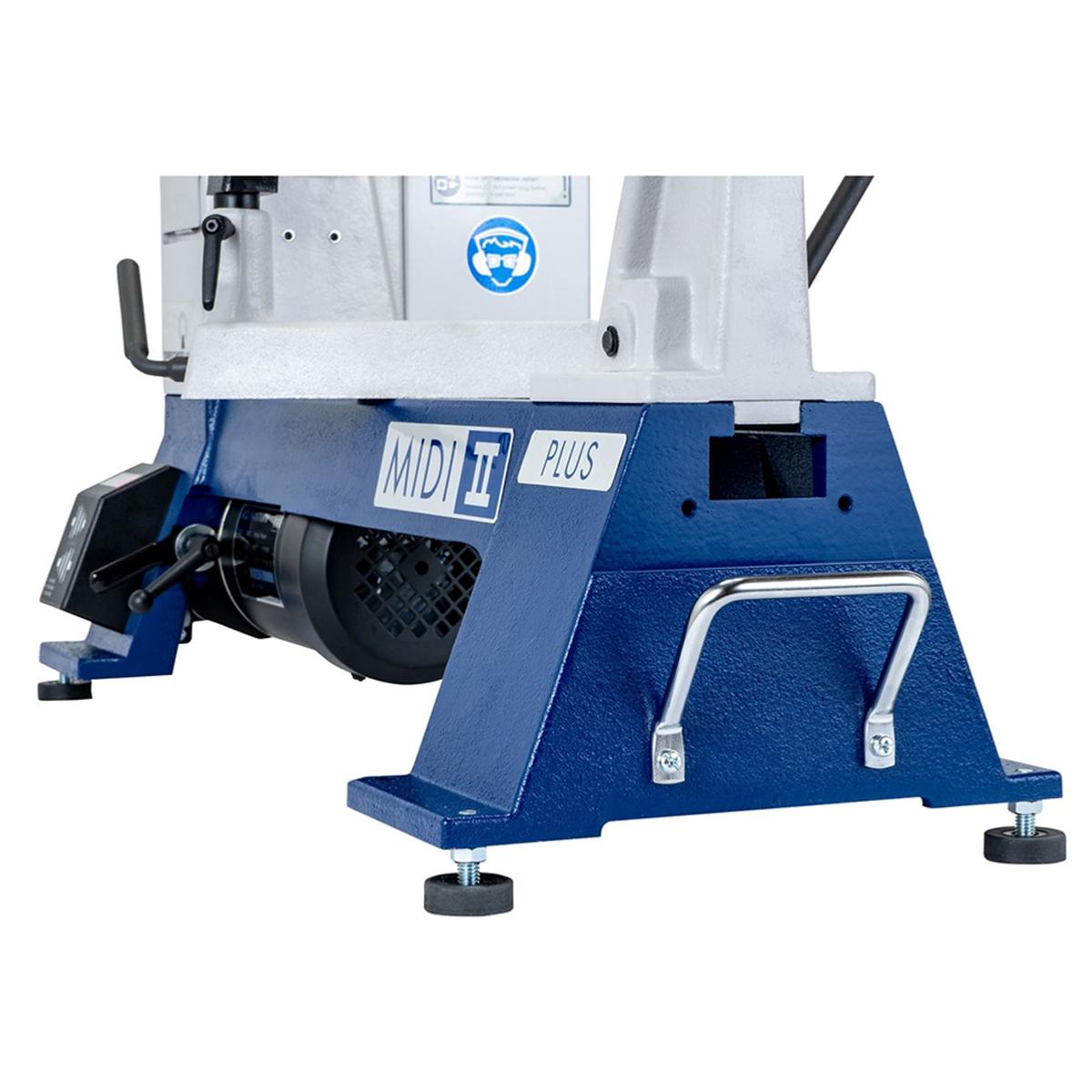

- Nouveau lit de banc avec une surface d’appui extra-large de 30 cm.
- Lit de banc désormais adapté pour le piètement de machine massif PRO (art. DDMIDI-105, option).
- Nouveau porte-outils de 250 mm.
- Nouveau plateau d’entraînement plus grand D = 95 mm (au lieu de 78 mm).

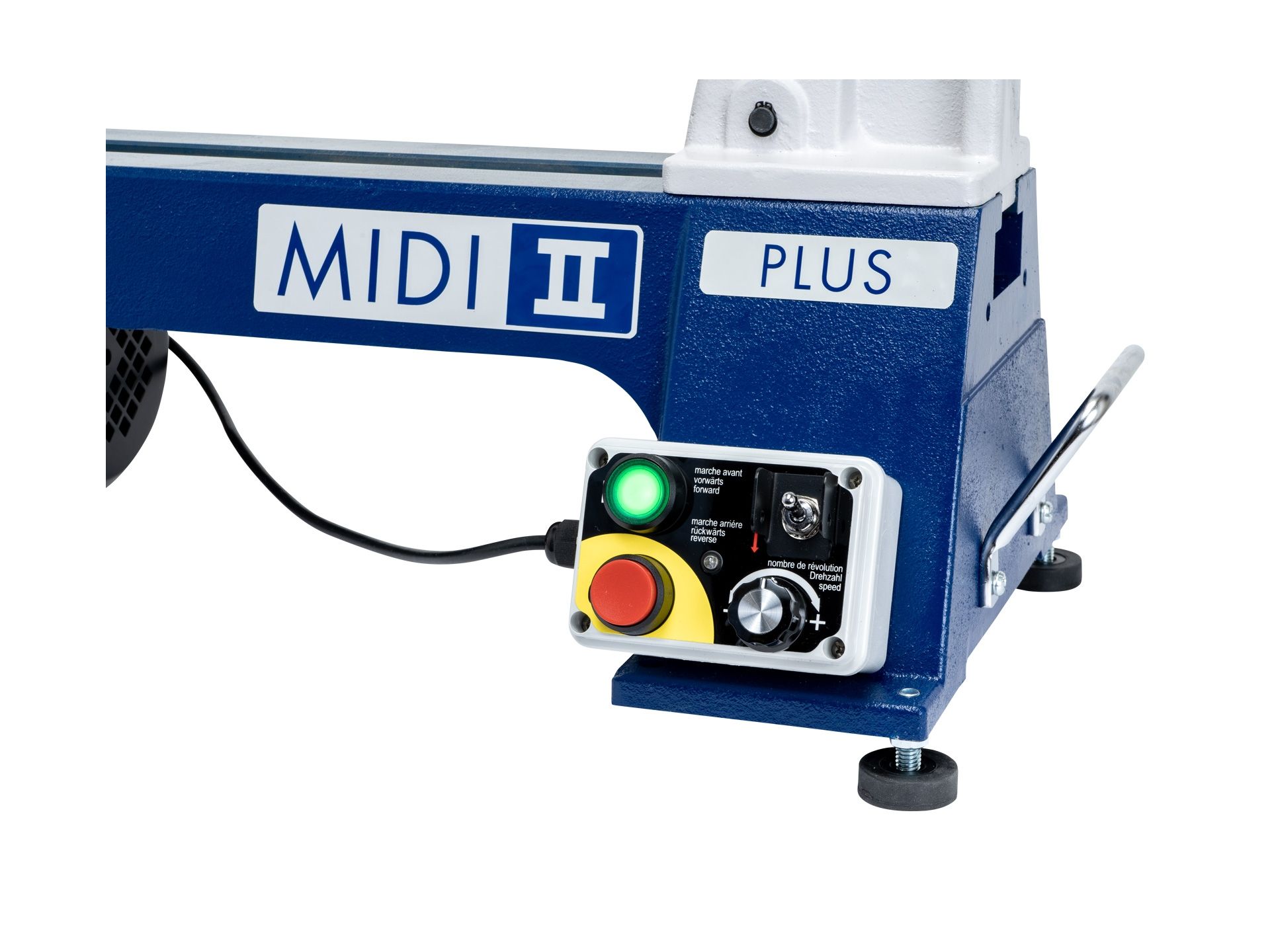

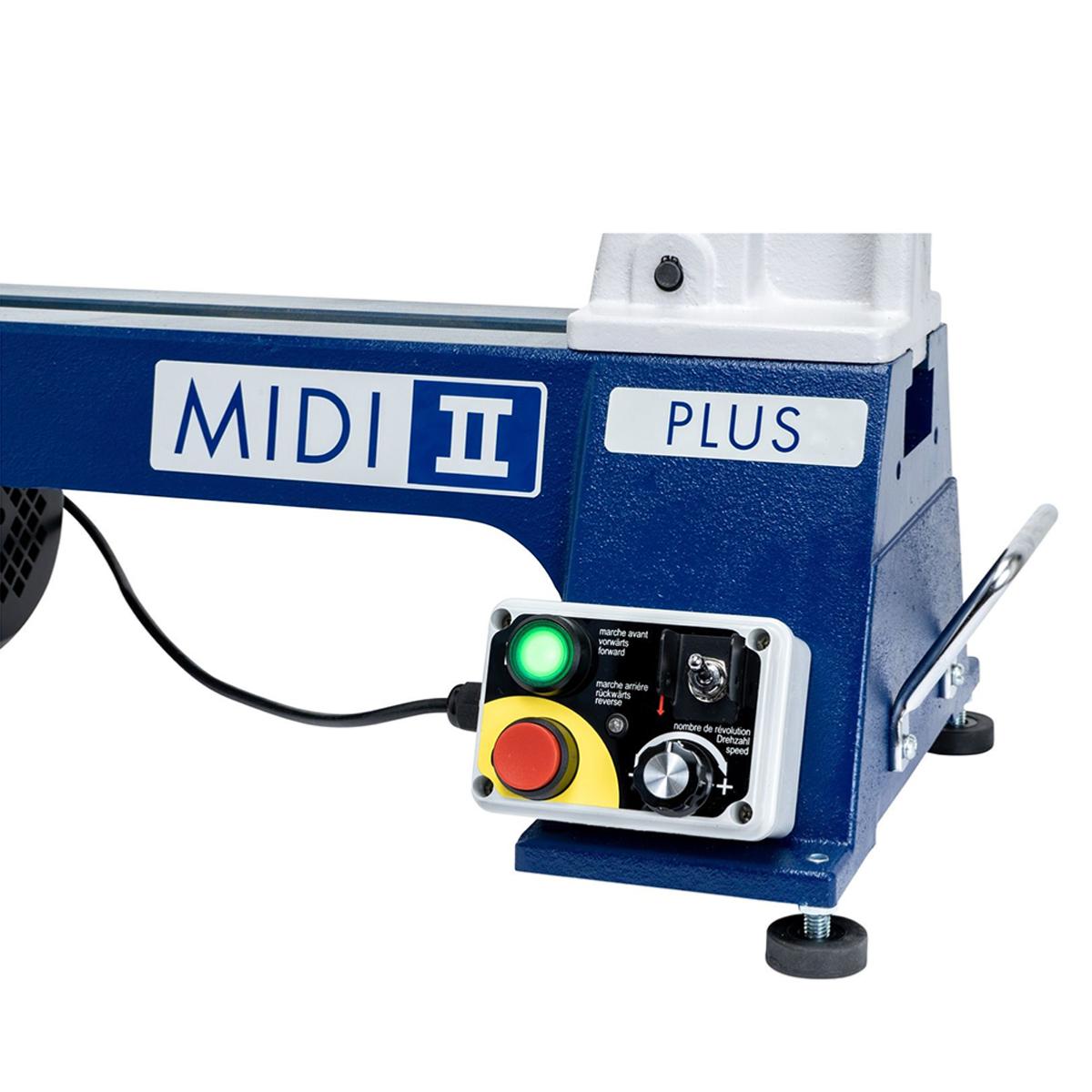

- Boîtier de commande magnétique avec fonctions de sécurité supplémentaires :
- Le bouton vert de démarrage s’allume lorsque la machine fonctionne.
- Un voyant d’avertissement LED jaune s’allume lorsque la rotation inverse est activée.
- Avec interrupteur principal.
- Avec interrupteur de freinage à 2 niveaux :
- Le niveau « rapide » est idéal, par exemple, pour le tournage de stylos, car la pièce est rapidement freinée lors des arrêts répétés de la machine.
- Niveau « standard » pour un temps de freinage plus long (pour les pièces « normales »).
Les autres AVANTAGES du concept MIDI 2 PLUS en un coup d’œil :
Les caractéristiques énumérées ci-dessous distinguent le MIDI 2 PLUS de divers autres tours d’établi !
Poupée fixe de grande qualité et confortable :
- Construction massive en fonte, poids supérieur à celui de nombreux tours d’établi comparables.
- Broche à 3 paliers, distance entre les paliers plus grande que sur les tours d’établi similaires.
- Poulies extra larges et courroie Poly-V large pour une transmission optimale de la puissance.
- Changement facile de l’étage de courroie grâce à la trappe de recouvrement de la courroie positionnée à l’avant avec fenêtre de contrôle.
- Système d’arrêt confortable pour le blocage de la broche (avec goupille d’arrêt à fonction magnétique).
- Dispositif de division en 24 étapes (avec broche de fixation à fonction magnétique).
- Raccord de broche M33 x 3,5 avec rainure de sécurité d’écoulement ASR (Euro).
- Plage de vitesse de rotation particulièrement large.
Contre-poupée professionnelle massive :
Exécution massive, poids relativement élevé car entièrement fabriquée en fonte.
Course du fourreau de 100 mm (!) (optimale pour le perçage de pièces !)
Filetage trapézoïdal pour l’avance du fourreau (transmission particulièrement souple et rapide, comme sur les machines sur pied professionnelles).
Volant de manœuvre sur la contre-poupée avec manivelle montée sur palier.
Système de changement rapide du fourreau, préparé pour l’utilisation d’un fourreau de perçage.
Données techniques :
Hauteur de pointe : env. 178 mm / diamètre de rotation : 355mm
Largeur entre pointes : env. 400 mm (extensible avec des rallonges de banc disponibles en option)
Vitesses : 60–1 000 / 150–1 900 / 350–3 700 tr/min
Raccord de broche : M33 x 3,5 (cône CM2) avec rainure de sécurité d’écoulement ASR (Euro)*
Contre-poupée avec fourreau interchangeable 100 mm CM2, filetage trapézoïdal et échelle de mesure
(En option : fourreau interchangeable avec système de pince de serrage ER25pour le perçage)
Moteur 1 CV (230 V) avec convertisseur de fréquence de haute qualité
Poids : env. 53 kg
* Avec rainure de sécurité d’écoulement ASR (Euro) : cette machine est équipée d’une broche de dernière génération. Sur la broche avec filetage M33 x 3,5 se trouve une rainure pour le système de sécurité d’écoulement ASR (Euro). Les accessoires adaptés (par ex. mandrins de serrage et plateaux d’entraînement avec rainure de sécurité d’écoulement) peuvent être fixés sur la broche au moyen d’une bague de serrage disponible séparément, cequi empêche le desserrage accidentel d’une pièce.
Explication du système ASR (Euro) : le système de sécurité ASR (Euro) s’est imposé pour éviter le risque de desserrage de la pièce, même en cas d’objets à tourner lourds ou déséquilibrés. Pour des raisons de sécurité, les tours à bois modernes disposent d’un frein moteur qui, après l’arrêt de la machine, freine la pièce jusqu’à l’arrêt complet. Comme la force est ici générée dans le sens inverse du filetage, il peut se produire ce que l’on appelle un « écoulement » ou « desserrage » du plateau ou du mandrin qui maintient le bois. Même si l’on utilise le tour à bois en rotation inverse grâce à un commutateur (par ex. lors du ponçage de la pièce), la force travaille dans le sens inverse du filetage de la broche.
Jusqu’à présent, les accessoires de tournage tels que les mandrins ou les plateaux d’entraînement étaient fixés à la broche du tour à l’aide de vis. Ces vis de fixation peuvent endommager le filetage de la broche,car elles exercent une pression contre la broche. Avec le système de sécurité d’écoulement ASR (Euro), la sécurité fonctionne avec une bague de serrage disponible séparément qui relie mécaniquement la broche au disque à surfacer,par exemple, et évite ainsi les dommages.
Contenu du colis :
- Poupée, contre-poupée et banc extra-large en fonte grise
- Entraîneur à quatre dents CM2
- Contre-pointe CM2
- Support de porte-outils (support manuel) 250 mm avec tourillon D = 25,4 mm
- Plateau d’entraînement 95 mm
- Contre-poupée avec fourreau CM2 avec course de réglage de 100 mm (!) et système de changement rapide
- Poignées de transport
- Dispositif de division en 24 étapes
- Unité de commutation mobile et magnétique (boîtier de commande mobile)
- Affichage numérique de la vitesse
- Interrupteur pour marche avant/arrière (avec voyant d’avertissement jaune)
- Interrupteur MARCHE avec fonction lumineuse
- Interrupteur principal de la machine
