Tout savoir sur le tour à bois MIDI PRO
- Nouveau plateau de reprise en acier Ø 95 mm (au lieu de Ø 80 mm)
- Butée de position à 0° pour la poupée fixe, permettant un repositionnement précis après pivotement
- Interrupteur général permettant la mise hors tension complète de la machine

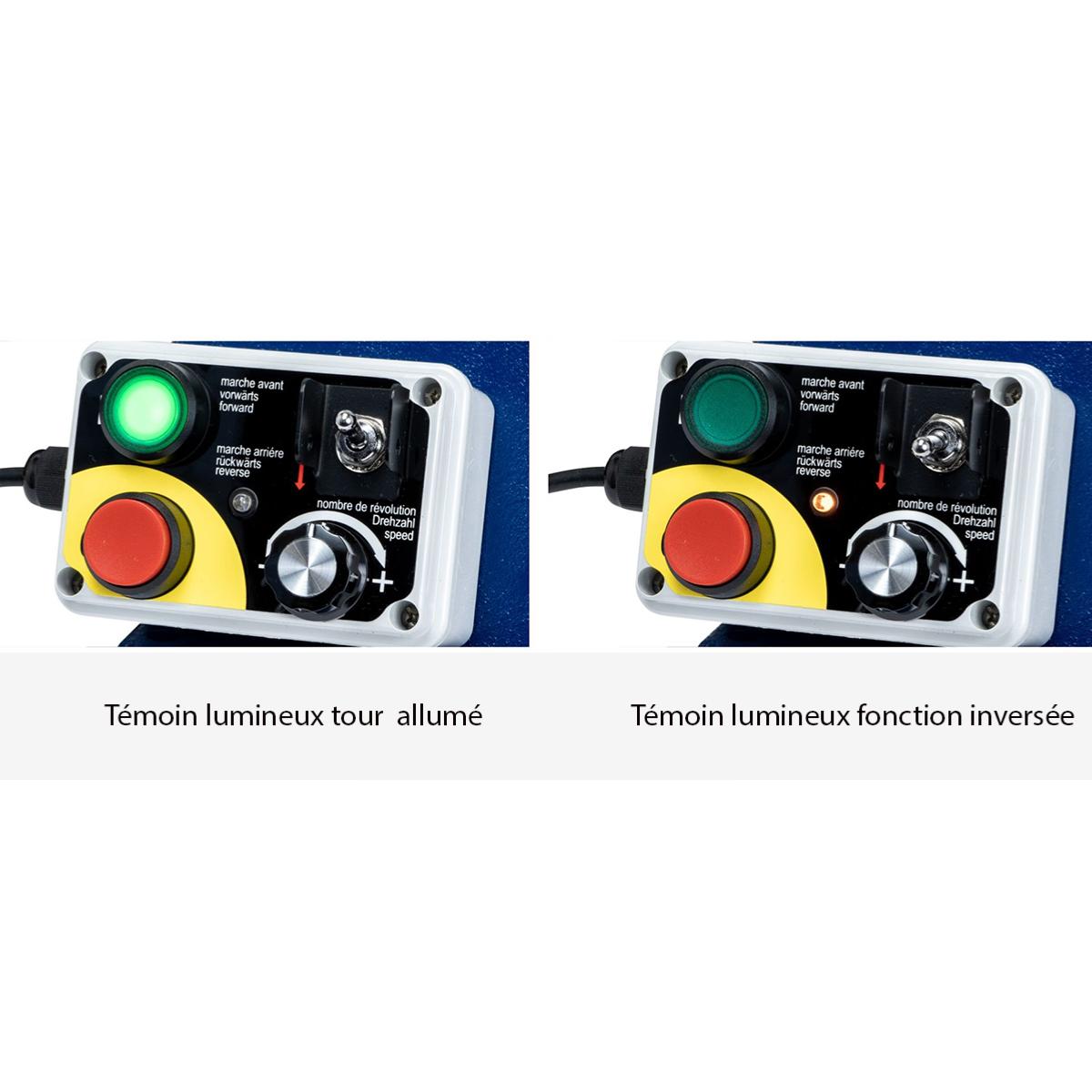

- Nouveau boîtier de commande magnétique avec bouton Marche lumineux
- Nouveau témoin lumineux jaune signalant la rotation inversée
- Sélecteur de freinage à deux positions : Rapide / Standard
Le sélecteur de freinage permet d’adapter le temps d’arrêt de la broche :
- Mode Rapide : idéal pour le tournage de stylos et autres petites pièces nécessitant des arrêts fréquents.
- Mode Standard : freinage plus progressif, adapté aux pièces de tournage courantes.

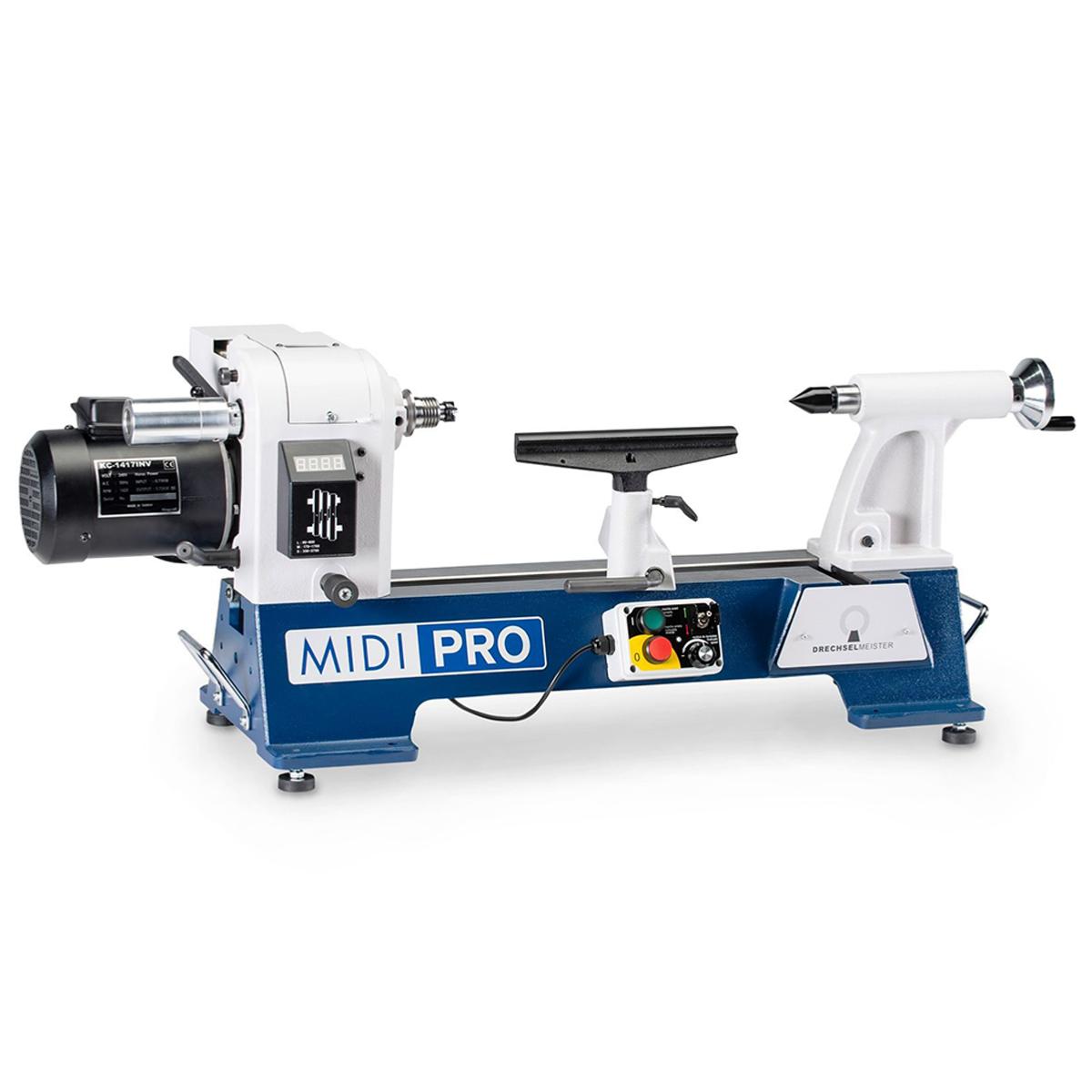

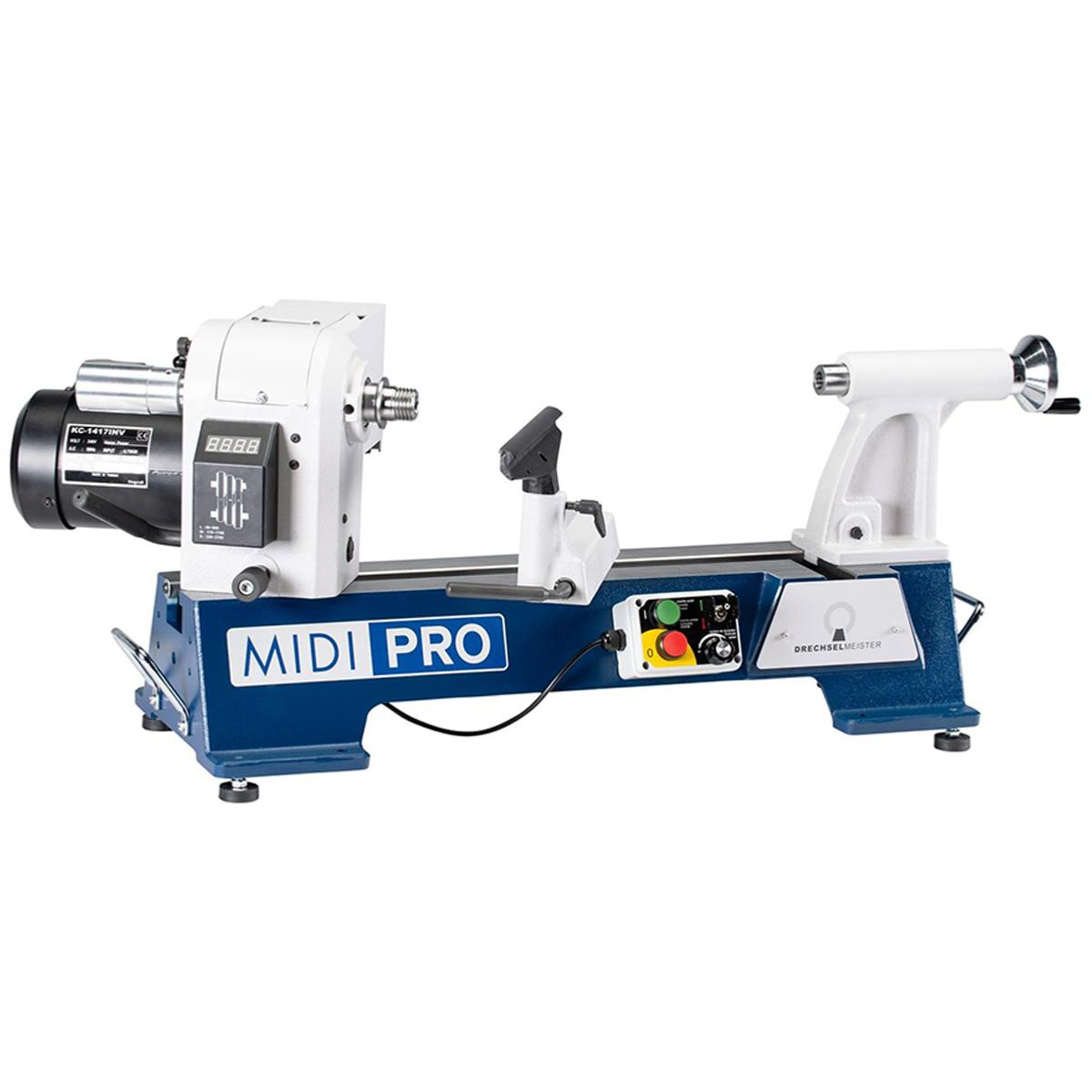

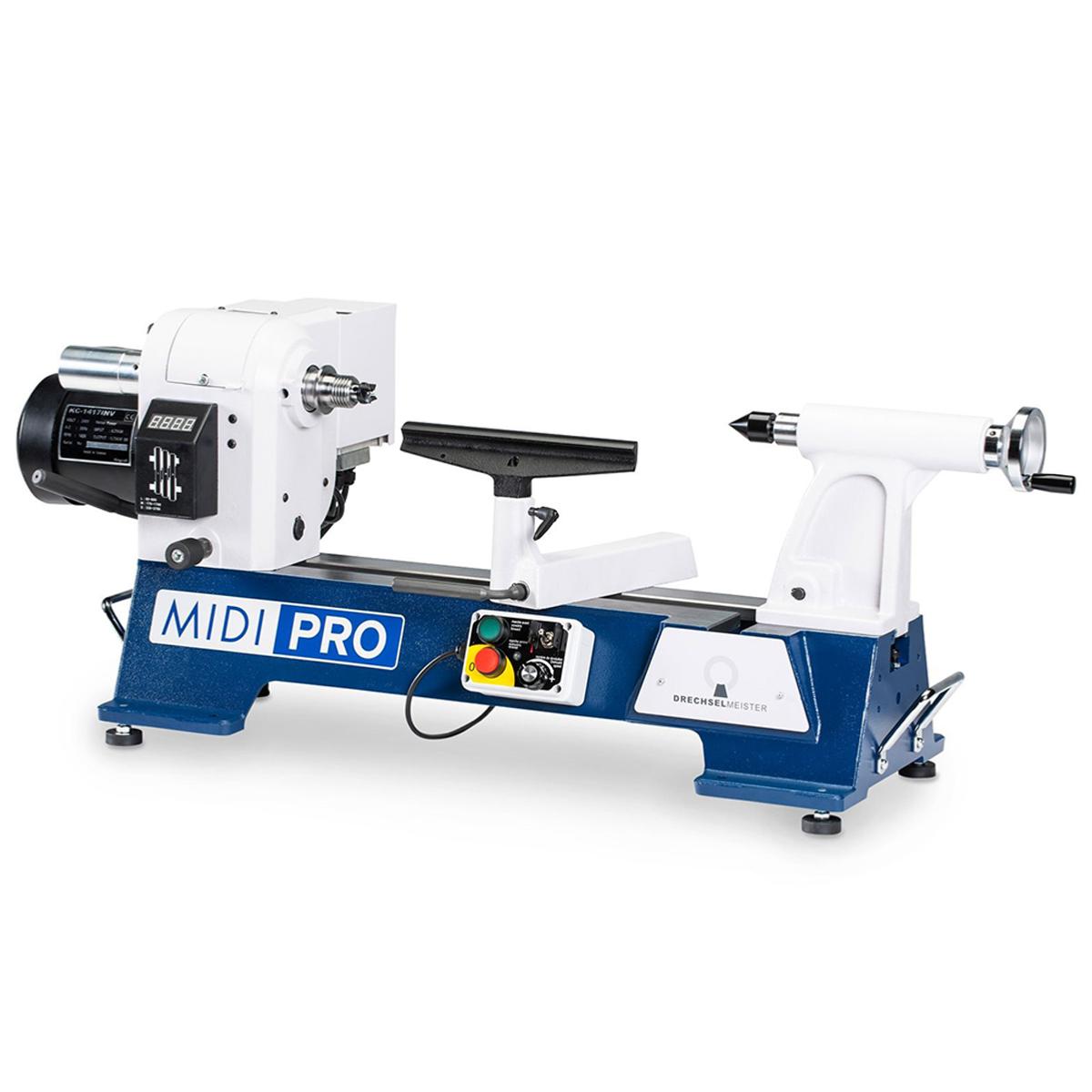

Description générale
Grâce à sa poupée fixe pivotante et coulissante ainsi qu’à ses nombreuses fonctionnalités, la MIDI PRO s’adresse aussi bien aux tourneurs expérimentés exigeants qu’aux débutants souhaitant démarrer avec une machine moderne, performante et de haute qualité.
Lors de sa conception, l’accent a été mis sur la réalisation d’un tour extrêmement rigide, polyvalent et compact. Le banc en fonte présente ainsi une largeur d’appui exceptionnelle de 300 mm pour une longueur totale de seulement 800 mm.
Une innovation majeure réside dans l’ouverture frontale du banc permettant le montage d’une rallonge de banc optionnelle. Cette configuration assure une stabilité remarquable lors de l’usinage de pièces de grand diamètre ou déséquilibrées, tout en offrant une excellente ergonomie pour les petits objets tels que boîtes, pots ou petits vases.
Particularité appréciable : le support de porte-outil peut être déplacé directement vers l’avant sur la rallonge de banc optionnelle sans avoir à retirer la contre-pointe ni à démonter les éléments du banc
Tour à bois pour ateliers de petite taille
Malgré sa construction massive, la MIDI PRO conserve un encombrement réduit et peut être rangée facilement après utilisation.
Deuxième tour pour tourneurs confirmés
Elle constitue un complément idéal à un grand tour sur pied grâce à sa compacité, tout en conservant un excellent confort d’utilisation grâce à sa poupée fixe pivotante et coulissante.
Tour transportable pour démonstrations et marchés

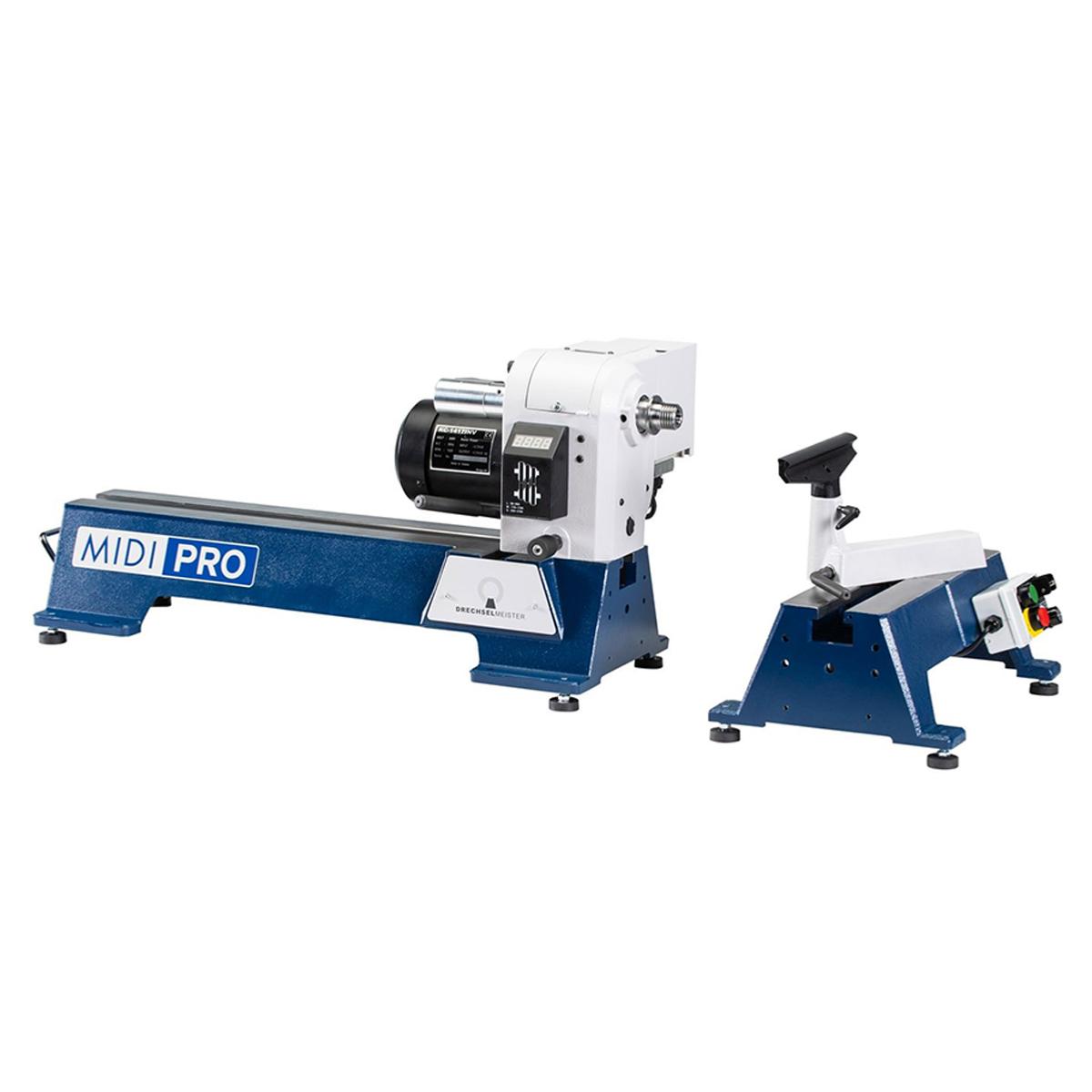

Bien que son poids total atteigne environ 67 kg, la machine peut être rapidement démontée :
- Poupée fixe
- Contre-pointe
- Ensemble porte-outil
L’élément le plus lourd ne pèse que 27 kg, permettant son chargement par une seule personne.
Équipement et points forts
Le Banc
- Construction massive en fonte pour une excellente absorption des vibrations
- Largeur d’appui exceptionnelle de 300 mm
- Longueur compacte de 800 mm
- Ouverture frontale pour rallonge de banc optionnelle
- Position de stationnement de la contre-pointe
- Perçages prévus pour rallonges de banc à gauche et à droite
- Possibilité d’augmenter progressivement la distance entre pointes (jusqu’à 910 mm avec deux rallonges)
- Système de changement rapide « EASY » disponible en option

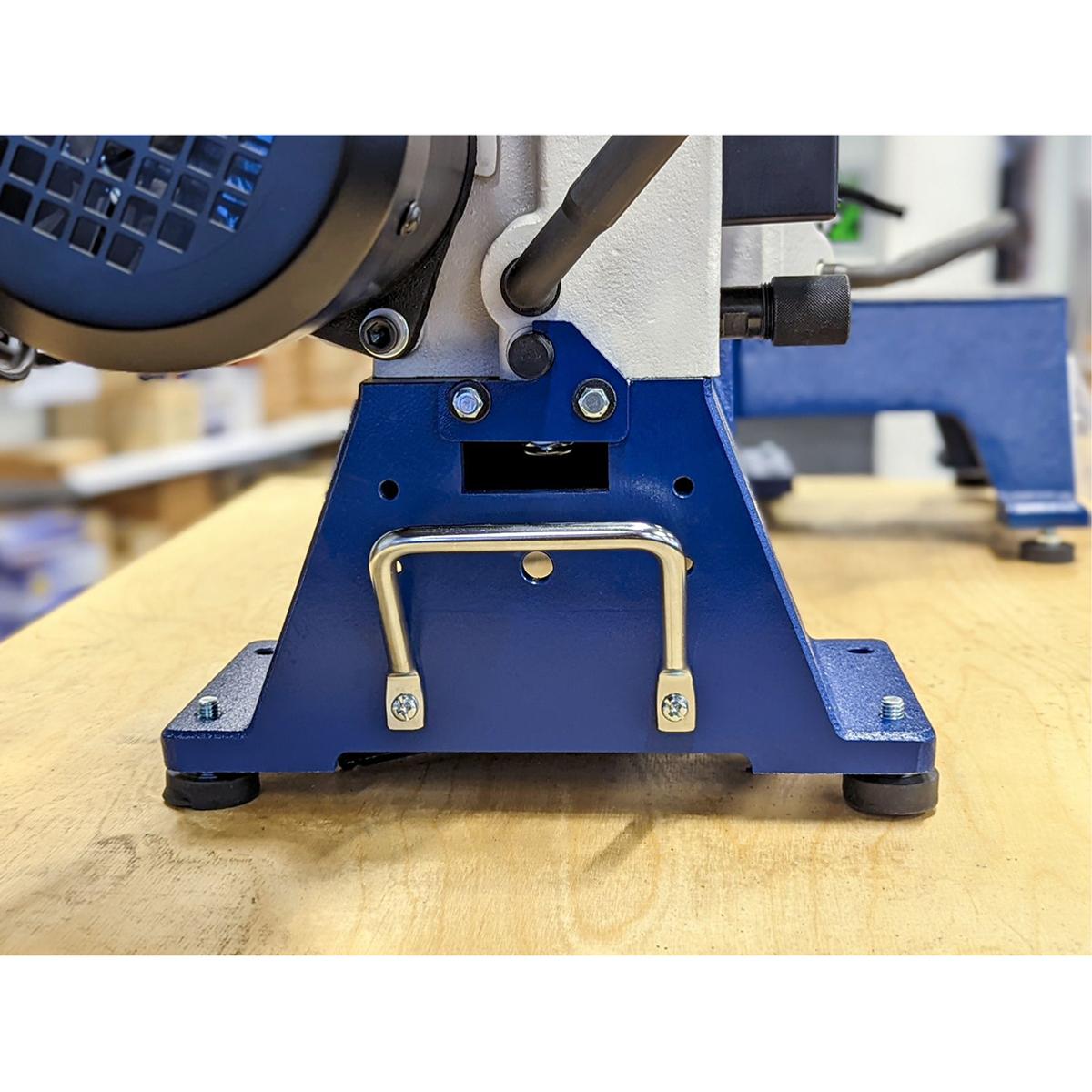

- Poignées de transport intégrées
Poupée fixe
- Construction robuste en fonte

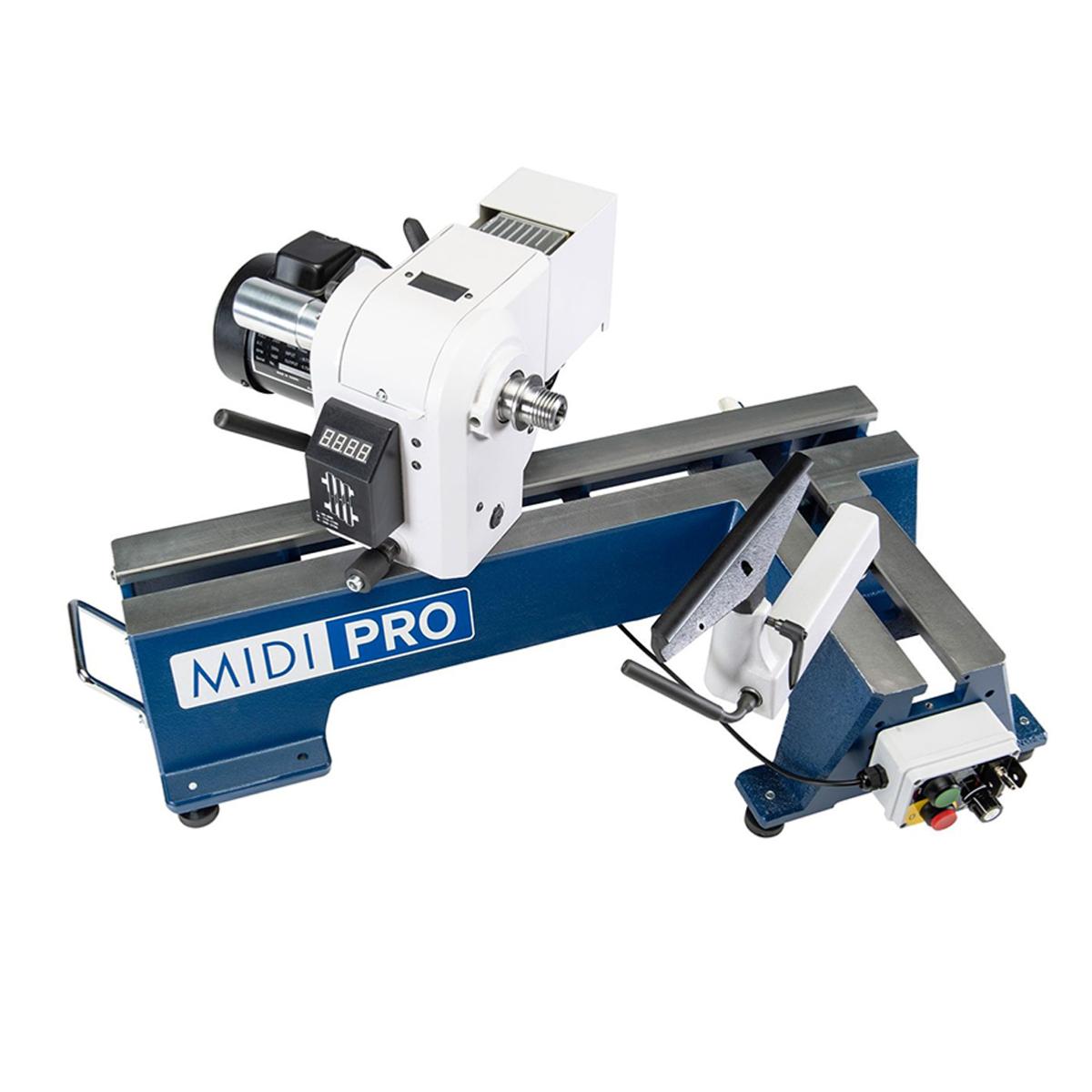

- Poupée fixe pivotante et coulissante sur toute la longueur du banc
- Broche montée sur trois roulements avec grand entraxe
- Filetage de broche M33 × 3,5 avec gorge de sécurité ASR (Euro)
- Moteur de 1 CV avec variateur de fréquence
- Trois plages de vitesses par courroie Poly-V
- Affichage numérique de la vitesse de rotation
- Boîtier de commande magnétique mobile
- Volant manuel de broche rallongé
- Logement pour goupille de blocage de broche
- Diviseur d’indexage à 24 positions (tous les 15°)
- Double cône de centrage fourni pour l’alignement précis des pointes
- Système d’indexation pour le pivotement de la poupée fixe
- Hauteur de pointe : 178 mm
- Diamètre maximal de tournage au-dessus du banc : 355 mm
Contre-pointe
- Construction massive en fonte fermée
- Fourreau CM2 avec course de 100 mm et graduation
- Système de changement rapide du fourreau
- Compatible avec un fourreau de perçage ER25 optionnel
- Vis trapézoïdale assurant une avance souple et rapide
- Volant équipé d’une manivelle montée sur roulement
Système de perçage ER25 (option)
Une contre-pointe de perçage spécifique équipée d’un porte-pinces ER25 peut être montée grâce au système de changement rapide.
Avantages
- Serrage direct des forets dans des pinces ER25 de précision
- Suppression du mandrin de perçage classique
- Aucun raccourcissement de la distance entre pointes
- Grande précision de concentricité
- Solution éprouvée en usinage du bois et du métal
Caractéristiques techniques
- Hauteur de pointe : 178 mm
- Diamètre de tournage au-dessus du banc : 355 mm
- Distance entre pointes : 450 mm (extensible)
- Vitesses de rotation :
- 60 à 1 000 tr/min
- 150 à 1 900 tr/min
- 350 à 3 700 tr/min
- Filetage de broche : M33 × 3,5
- Cône de broche : CM2
- Contre-pointe : CM2 avec fourreau interchangeable et course de 100 mm
- Moteur : 1 CV (230 V monophasé)
- Rotation avant / arrière
- Entraîneur à quatre griffes CM2
- Pointe tournante CM2
- Porte-outil de 250 mm (queue Ø 25,4 mm)
- Plateau de reprise Ø 95 mm
- Poids total de la machine assemblée : environ 67 kg
Poids des éléments démontés
- Poupée fixe : 27 kg
- Banc : 26,4 kg
- Contre-pointe : 7,5 kg
- Ensemble porte-outil : 6,2 kg
Système ASR (Euro) de sécurité anti-desserrage
- Broche M33 × 3,5 équipée d’une gorge de sécurité ASR (Euro)
- Compatible avec les mandrins et plateaux de reprise munis d’une gorge ASR
- Verrouillage mécanique par bague de serrage optionnelle
- Empêche le desserrage accidentel du mandrin ou du plateau lors du freinage ou de l’utilisation en marche arrière
- Préserve le filetage de broche, contrairement aux systèmes utilisant des vis de pression directement sur la broche
Équipement livré de série
- Banc, poupée fixe et contre-pointe en fonte grise
- Entraîneur à quatre griffes CM2
- Pointe tournante CM2
- Porte-outil de 250 mm (queue Ø 25,4 mm)
- Contre-pointe avec fourreau CM2 de 100 mm à changement rapide
- Poignées de transport
- Diviseur 24 positions
- Boîtier de commande magnétique mobile
- Affichage numérique de vitesse
- Marche avant / arrière
- Double cône CM2 d’alignement
- Plateau de reprise Ø 95 mm
- Butée 0° de la poupée fixe
- Interrupteur général
- Bouton Marche lumineux
- Témoin lumineux de marche arrière
- Sélecteur de freinage Rapide / Standard
Accessoires disponibles
La MIDI PRO se distingue par sa conception résolument moderne : poupée fixe pivotante et coulissante, banc particulièrement large, système de rallonge innovant et possibilité d’intégrer un véritable système de perçage ER25.
Elle constitue une solution haut de gamme aussi bien pour l’atelier amateur exigeant que pour le tourneur confirmé recherchant une machine compacte, performante et facilement transportable.
