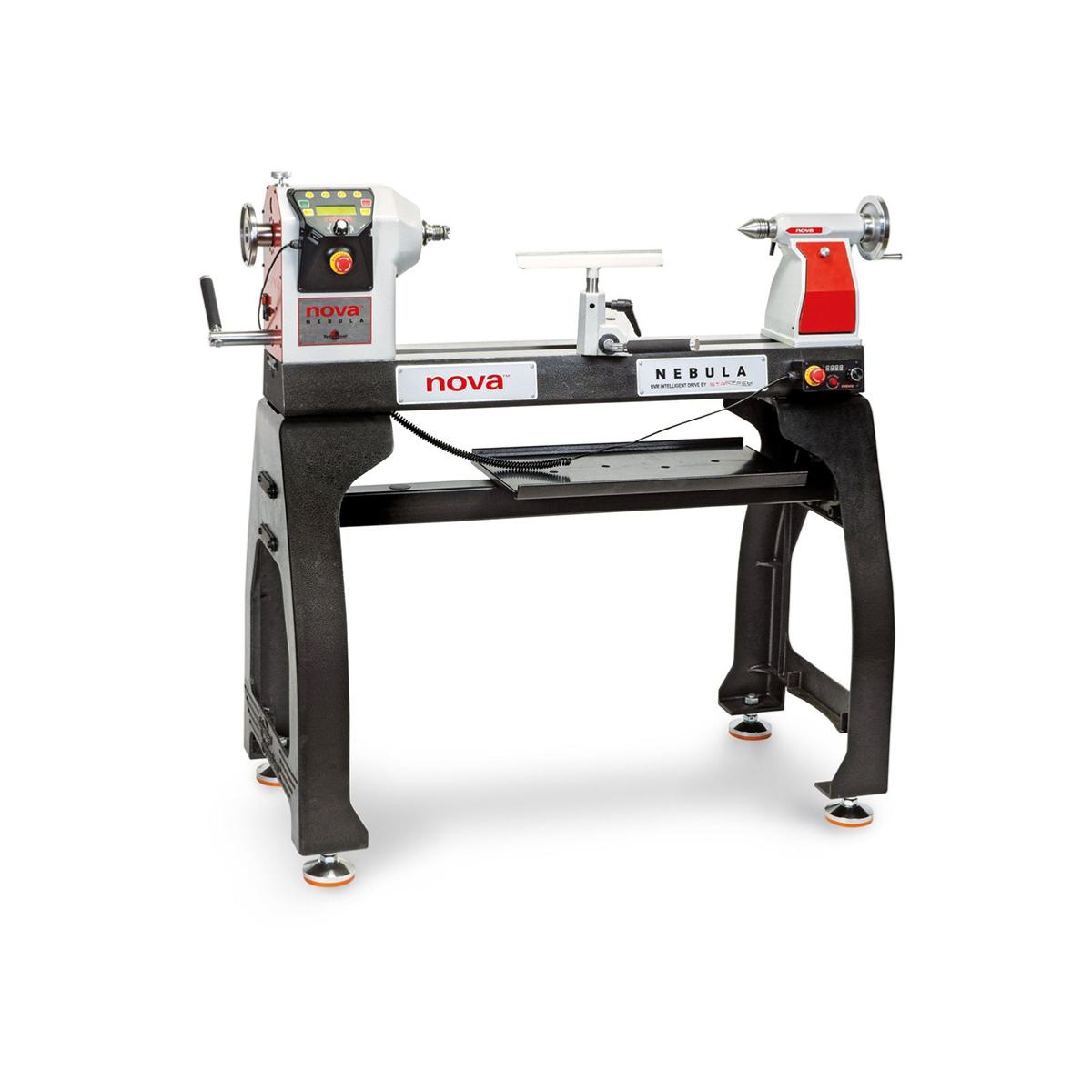

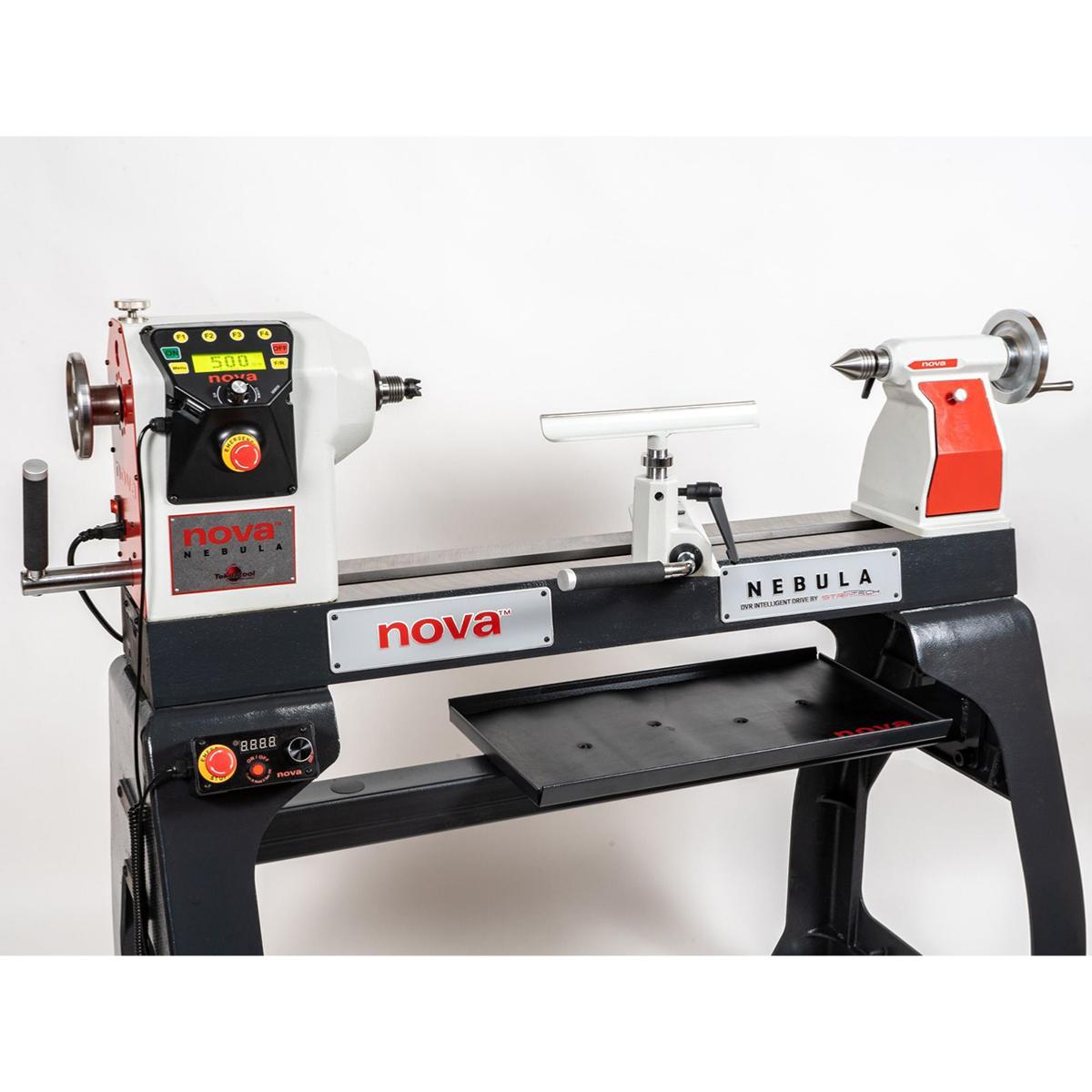

Tout savoir sur le Tour à bois Nebula 230 DVR TEKNATOOL NOVA.
Le tour à bois NOVA de TEKNATOOL offre une hauteur de pointe de 230 mm et un moteur de 2,3 CV, avec de nombreux détails pratiques et le concept éprouvé d’entraînement direct DVR.
Aucun changement de courroie et une puissance optimale, même à bas régime, grâce à l’entraînement direct DVR. La tête de broche est pivotante et coulissante. Tous les composants importants (banc, piètement, tête de broche, contre-pointe et support de porte-outil) sont fabriqués en fonte grise massive.
Détails sur l’entraînement DVR
La particularité de ce concept d’entraînement unique réside dans le moteur Digital Variable Reluctance (DVR) intégré dans la tête de broche. Ce moteur à entraînement direct assure une transmission de puissance extrêmement fluide tout en restant très performant.
Le système garantit une puissance maximale à la broche, particulièrement à basse vitesse, ce qui facilite l’usinage de pièces volumineuses et/ou déséquilibrées.
Comme aucun système de courroie n’est utilisé, il n’est pas nécessaire de changer de plage de vitesse par déplacement de courroie, et il n’y a aucune perte de puissance comme sur de nombreuses autres machines.
L’interface de l’écran numérique peut être réglée en allemand, en anglais ou en français et a été conçue pour être intuitive et conviviale.
Réglage de la vitesse
La vitesse de broche peut être réglée :
- soit via le bouton rotatif/poussoir du panneau de commande de la tête de broche ;
- soit via la commande magnétique mobile.
Réglage sur la tête de broche
Deux modes existent :
- réglage rapide : appui sur le bouton pendant la rotation ;
- réglage fin : rotation sans appui.

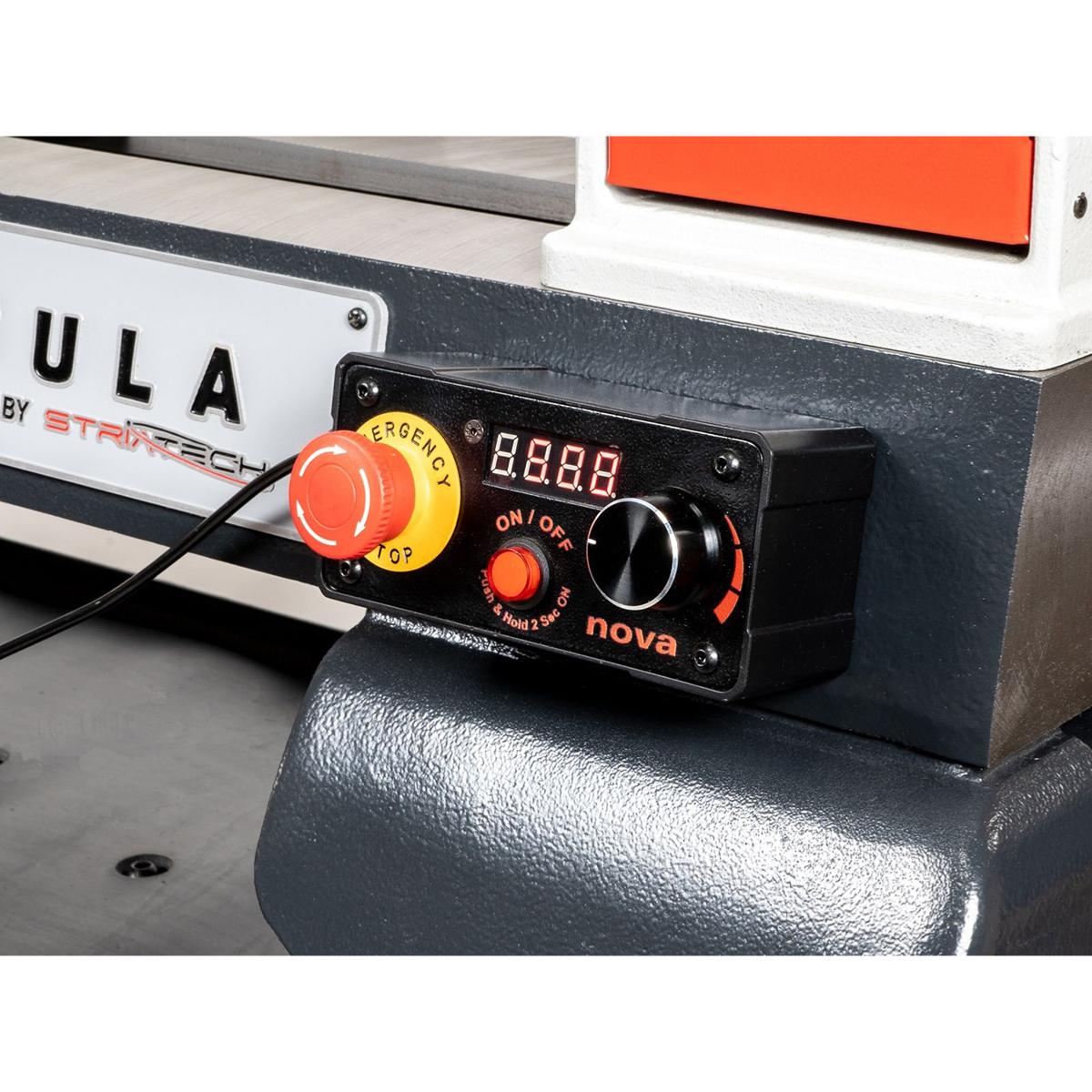

Boîtier de commande magnétique
Le boîtier agit comme une commande secondaire du panneau principal.
La vitesse peut être modifiée par incréments de 20 ou 50 tr/min selon la plage utilisée.
Le boîtier comprend également :
une fonction MARCHE (maintenir le bouton ON pendant 2 secondes) ;
un arrêt d’urgence avec verrouillage.

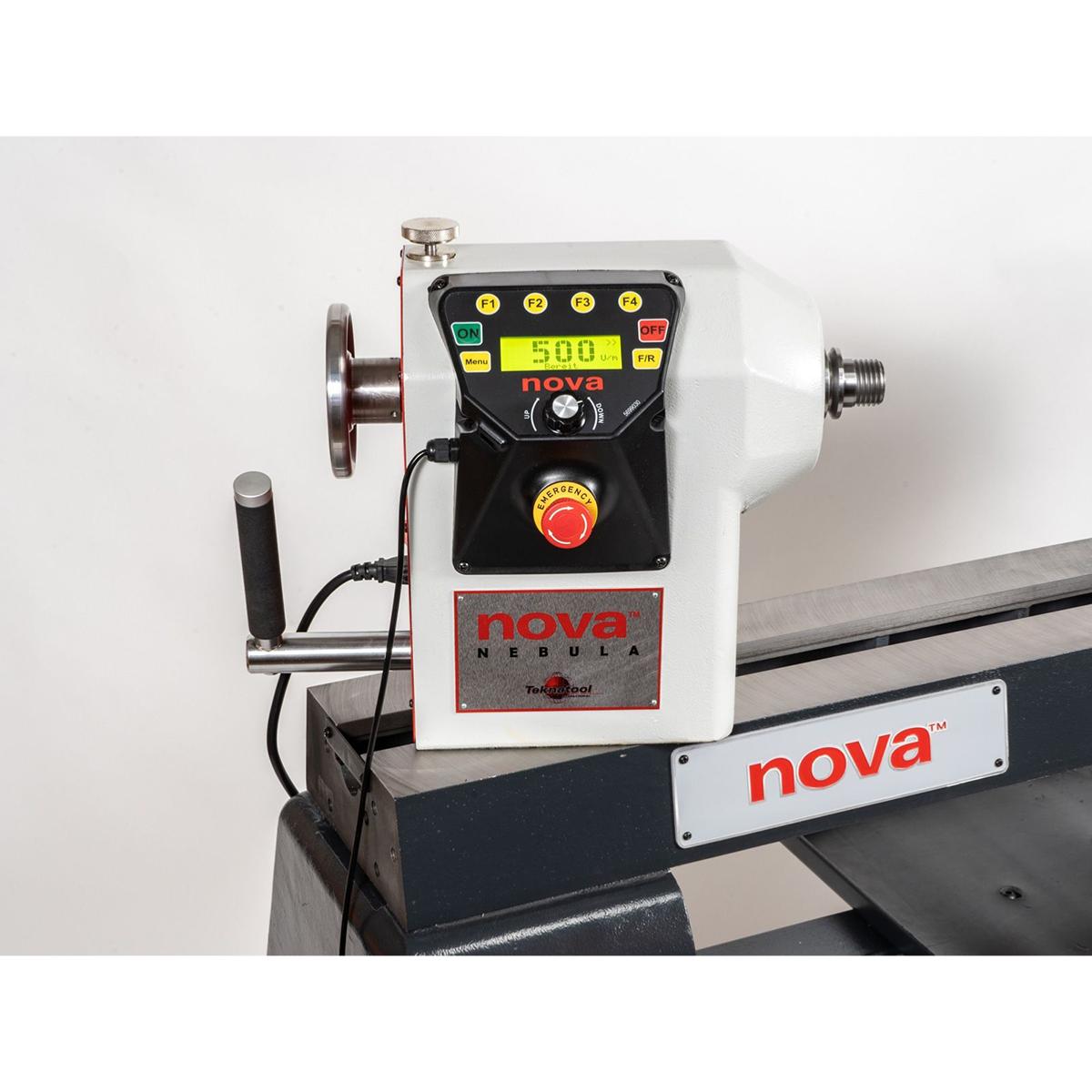

Fonctions du panneau principal
Toutes les autres fonctions sont contrôlées depuis le panneau de la tête de broche :
- 8 vitesses préprogrammées et reprogrammables
- Signaux sonores pour une utilisation intuitive et sécurisée
- Capteur de vibrations avec arrêt automatique en cas de fortes vibrations (3 niveaux réglables)
- Fonction minuterie pour le séchage homogène des pièces
- Arrêt automatique après plusieurs minutes à vide
- Réglage personnalisable de la force de freinage
- Diagramme de vitesse selon le type de coupe (ex. dégrossissage)
- Taille des caractères réglable sur l’écran principal
- Verrouillage par mot de passe pour empêcher toute utilisation non autorisée
- Interrupteur principal coupant totalement l’alimentation
Équipement de base
- Banc, tête de broche, contre-pointe et piètement en fonte grise massive

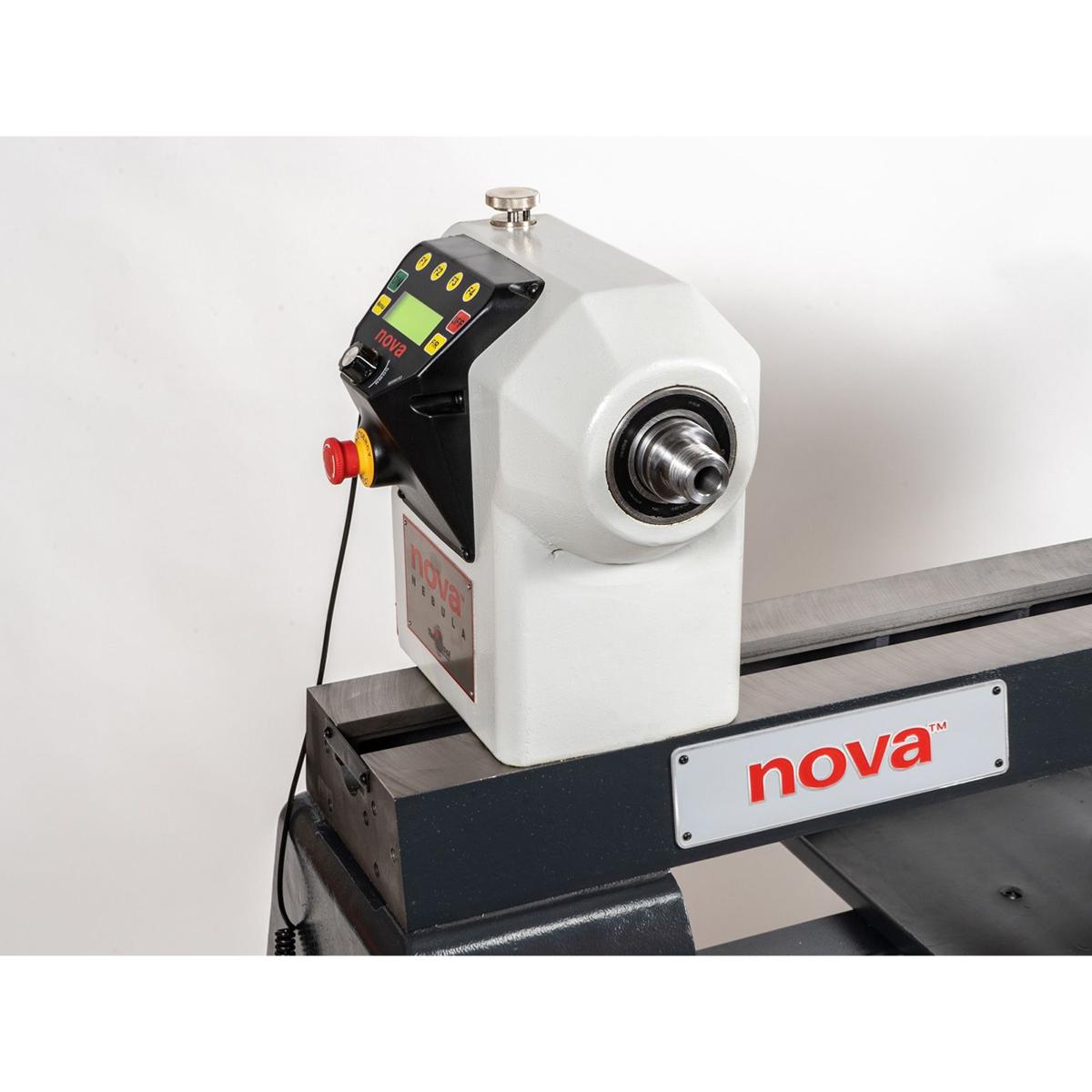

- Tête de broche pivotante et coulissante avec positions indexées
- Double cône MK2 pour alignement rapide broche/contre-pointe

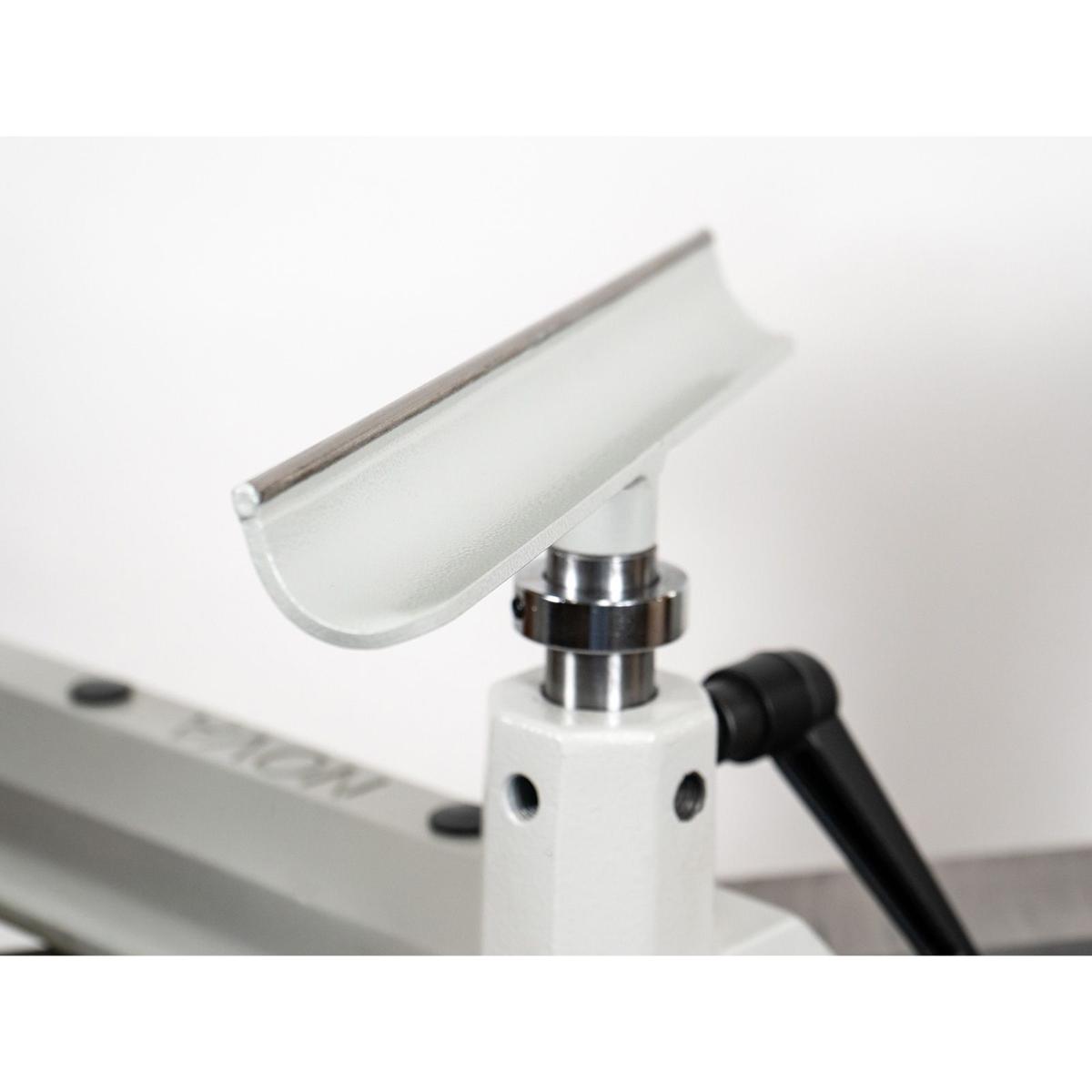

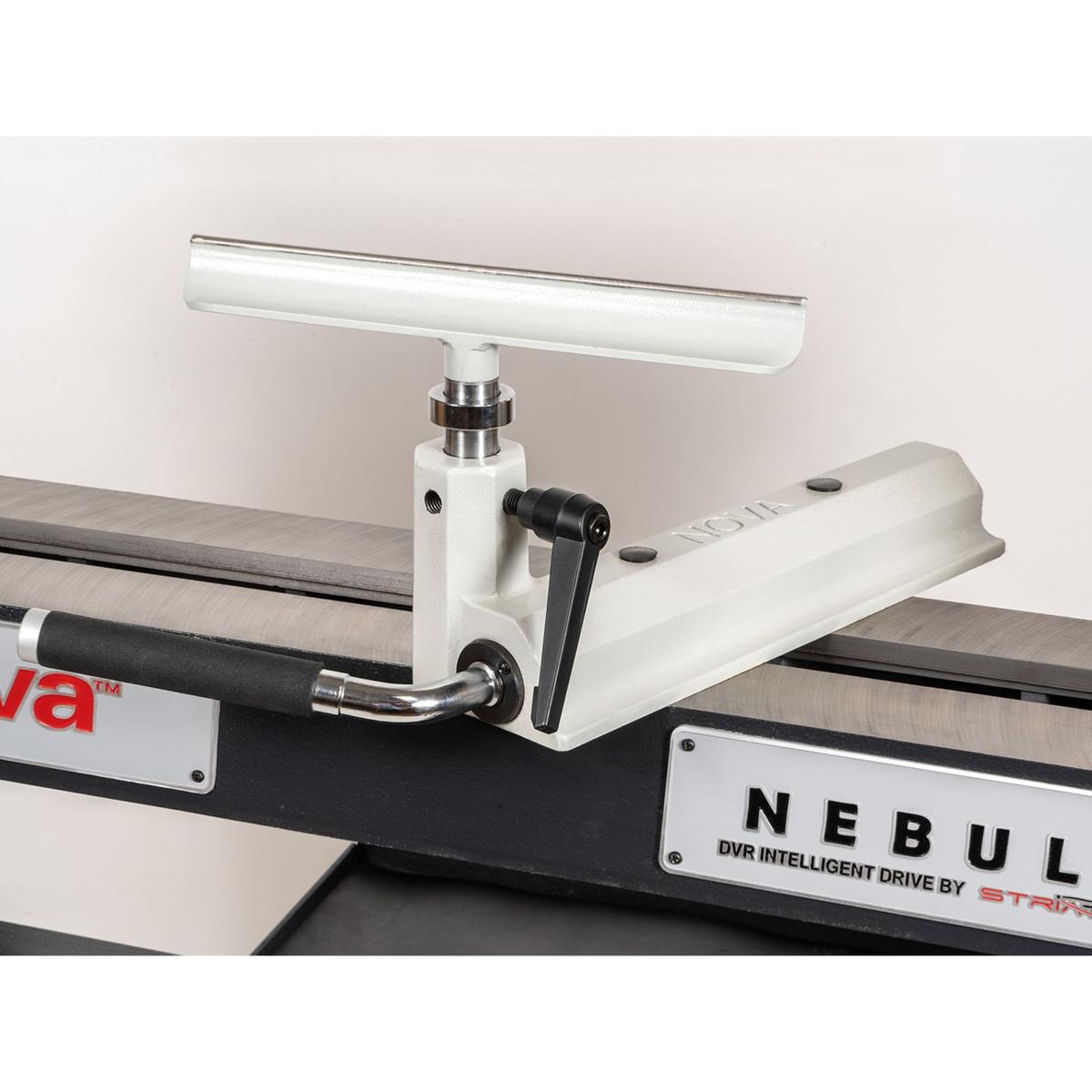

- Porte-outil modulaire en acier rond de 300 mm (axe 25,4 mm)
- Entraîneur 4 griffes et 2 pointes tournantes CM2
- Volant de 120 mm sur la tête de broche
- Plateau de 150 mm avec gorge de sécurité ASR-Euro
- Bague de sécurité ASR-Euro
- Entraînement DVR avec affichage numérique, fonctions sonores et mémorisation des vitesses favorites
- Boîtier magnétique supplémentaire pour variation de vitesse et fonction marche/arrêt
- Pieds de réglage massifs avec filetage M20
- Support d’outils avec tapis
Caractéristiques techniques
Hauteur de pointe : env. 230 mm
Distance maximale entre pointes : 680 mm
Filetage de broche : M33 x 3,5 avec gorge ASR-Euro
Cône broche / contre-pointe : CM2
Vitesse variable (entraînement direct) : 50 – 4 000 tr/min
Indexation 24 positions
Moteur : 2,3 CV (230 V) avec marche avant/arrière

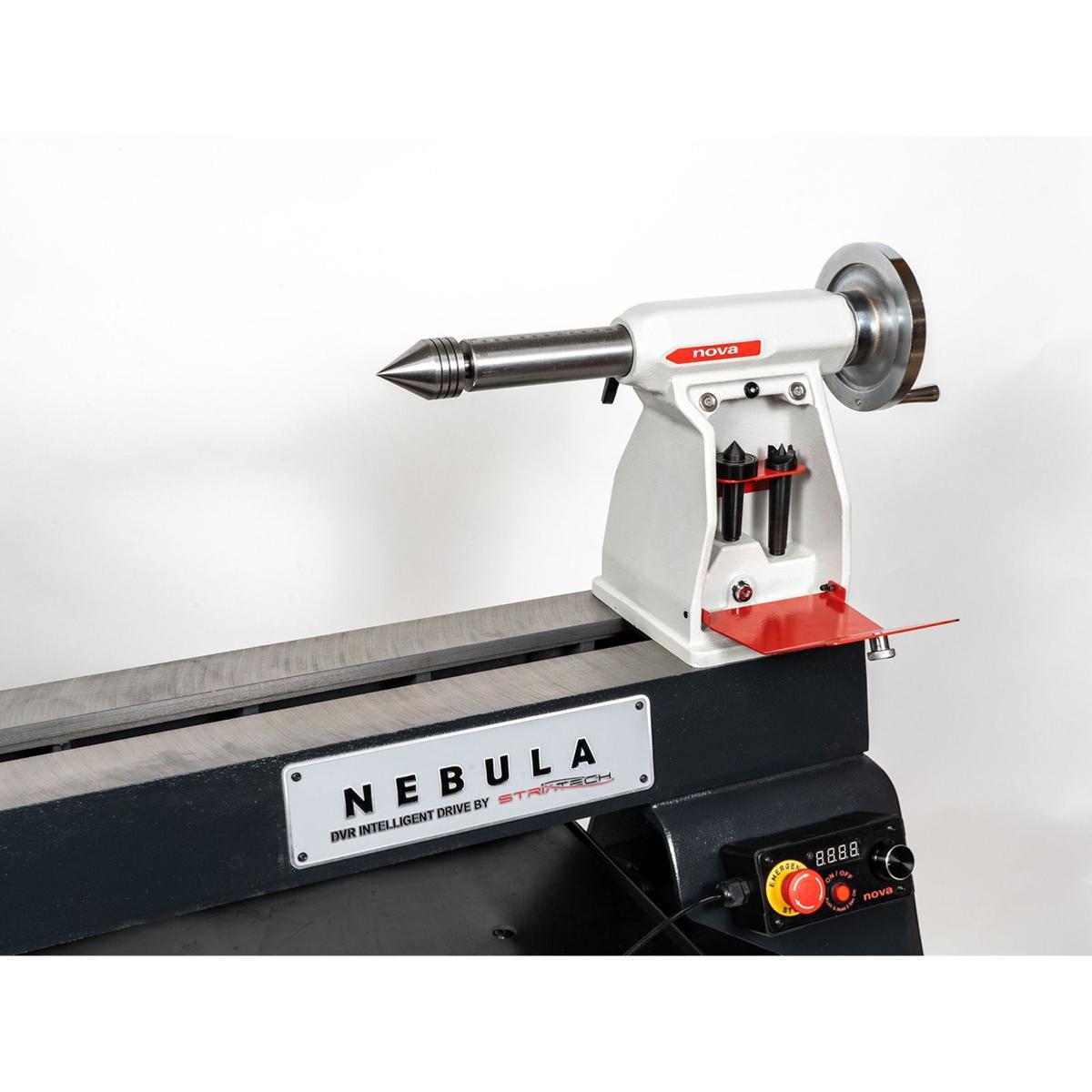

Course du fourreau de contre-pointe : 120 mm (avec graduation et filetage trapézoïdal)
Poids : 204 kg
Poids emballé : env. 225 kg
Équipement fourni
Banc, tête de broche, contre-pointe et piètement en fonte massive
Tête de broche pivotante et coulissante avec indexation
Double cône CM 2 pour alignement facile
Contre-pointe avec course de 120 mm
Porte-outil modulaire 300 mm
Entraîneur 4 griffes CM2
Pointe tournante courte CM2 avec bague de pression

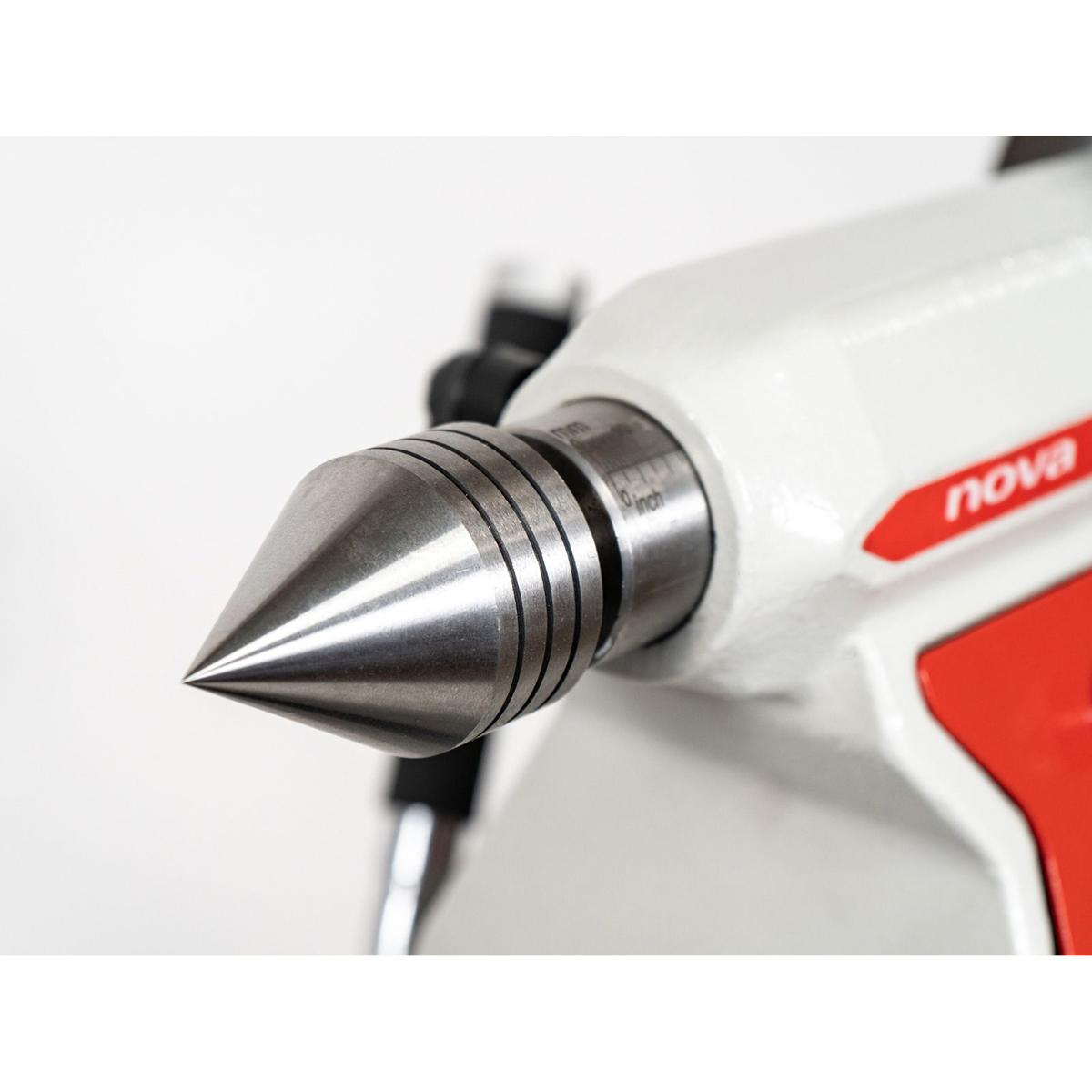

Pointe tournante lourde 60° CM2
Volant de 120 mm
Plateau de 150 mm avec gorge ASR-Euro
Bague de sécurité ASR-Euro
Système DVR avec affichage numérique et mémoire de vitesses
Boîtier magnétique de commande
Pieds réglables M20
Support d’outils avec tapis
