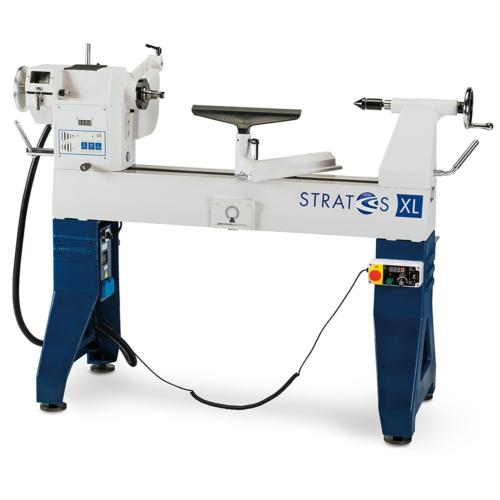

Tout savoir sur le Tour à bois STRATOS XL

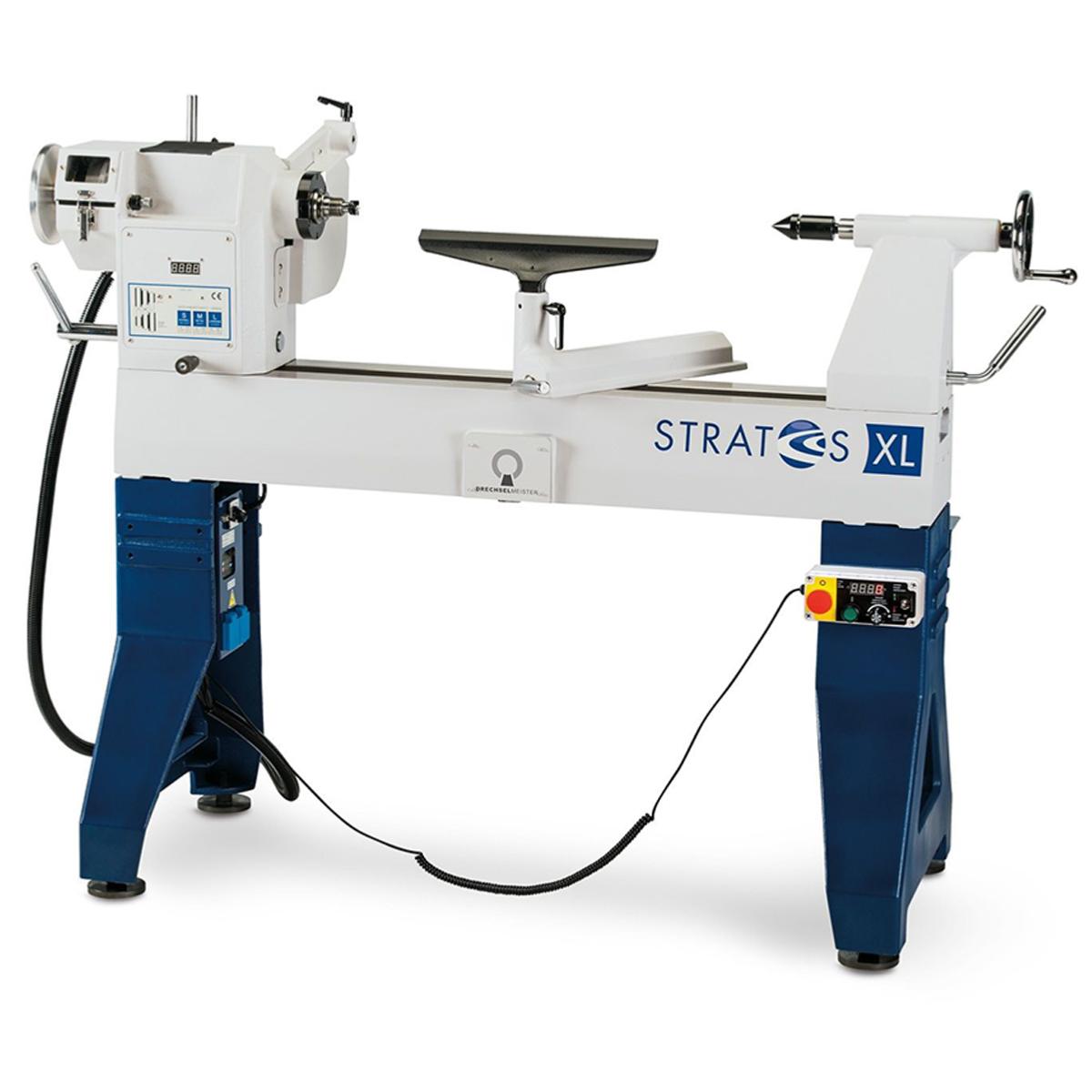

Description
Le STRATOS XL est un tour à bois qui a fait sespreuves dans d'innombrables ateliers. Il associe une masse importante, unegrande stabilité, une puissance élevée, une excellente précision et un confortd'utilisation remarquable.
Lors de son développement, l'objectif était de concevoir untour robuste et parfaitement équilibré, capable de satisfaire aussi bien lesdébutants que les tourneurs expérimentés et professionnels. Grâce à sa grandepolyvalence, le STRATOS XL permet la réalisation d'une vaste gamme de projets :grands ouvrages de forte masse, stylos, miniatures ou encore tournageentre-pointes.
Aujourd'hui, il est largement adopté dans de nombreuxateliers de tournage à travers l'Europe et bénéficie désormais de plusieursaméliorations.
NOUVEAUTÉS de la version révisée du STRATOS XL

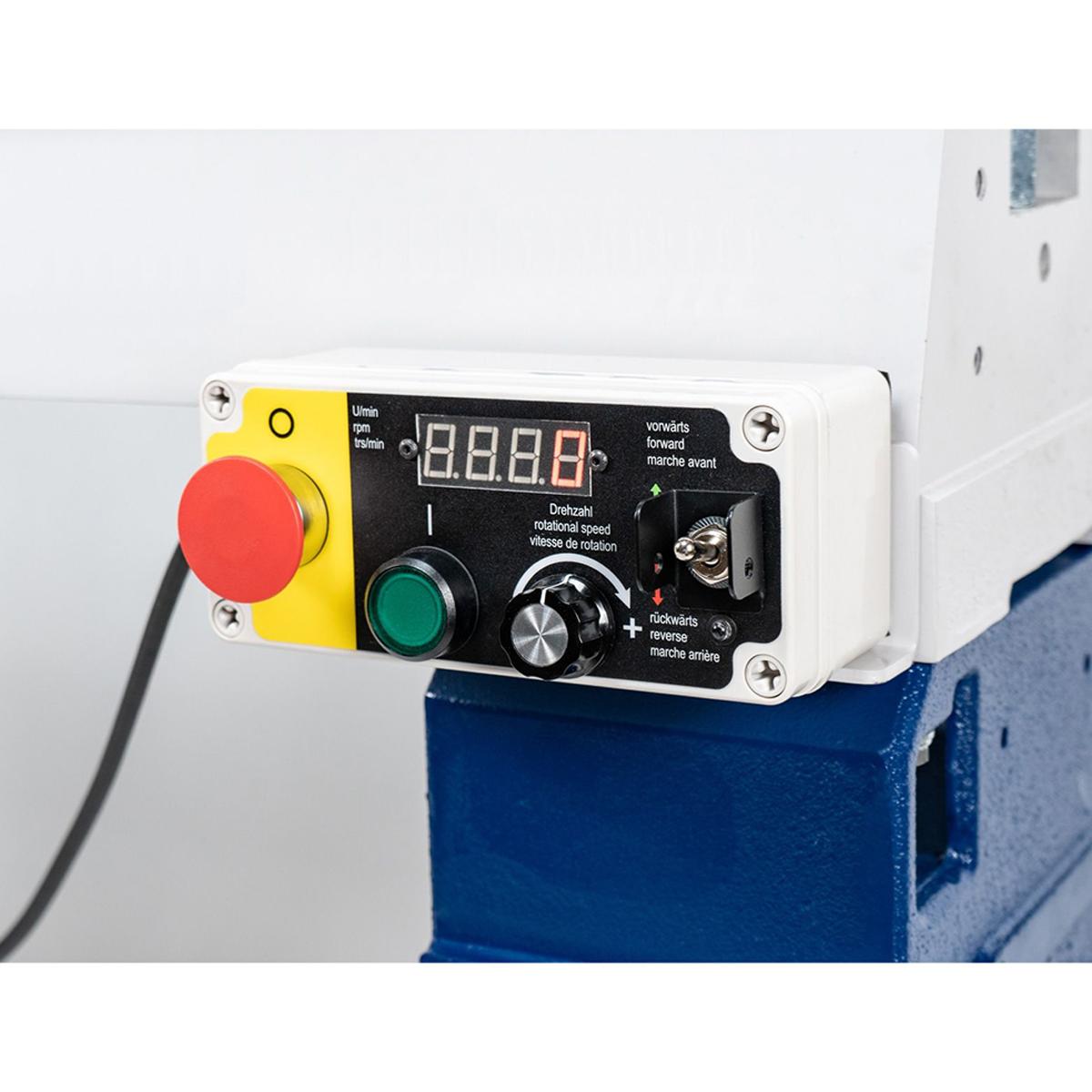

- Boîtier de commande magnétique avec affichage numérique supplémentaire de la vitesse de rotation (lecture possible aussi bien sur la poupée fixe que sur la commande mobile).
- Bouton marche (vert) lumineux pour une sécurité accrue.
- Voyant jaune d'avertissement indiquant la rotation inversée.
- Butée de repositionnement garantissant l'alignement parfait de la broche lorsque la tête est à 0°.
- Verrouillage supplémentaire de la poupée fixe à 0° et sur les positions indexées par vis six pans creux.
- Coffret du variateur de fréquence équipé :
- d'un interrupteur général,
- d'un sélecteur de freinage à deux niveaux (« lent » pour les pièces lourdes ou « standard »),
- de deux prises 230 V pour accessoires externes (éclairage, etc.).
- Fourreau de contre-pointe avec course de 150 mm et vis trapézoïdale pour une avance rapide et fluide.
- Pré-équipement pour le fourreau de perçage ER25 disponible en option.
Points forts du STRATOS XL

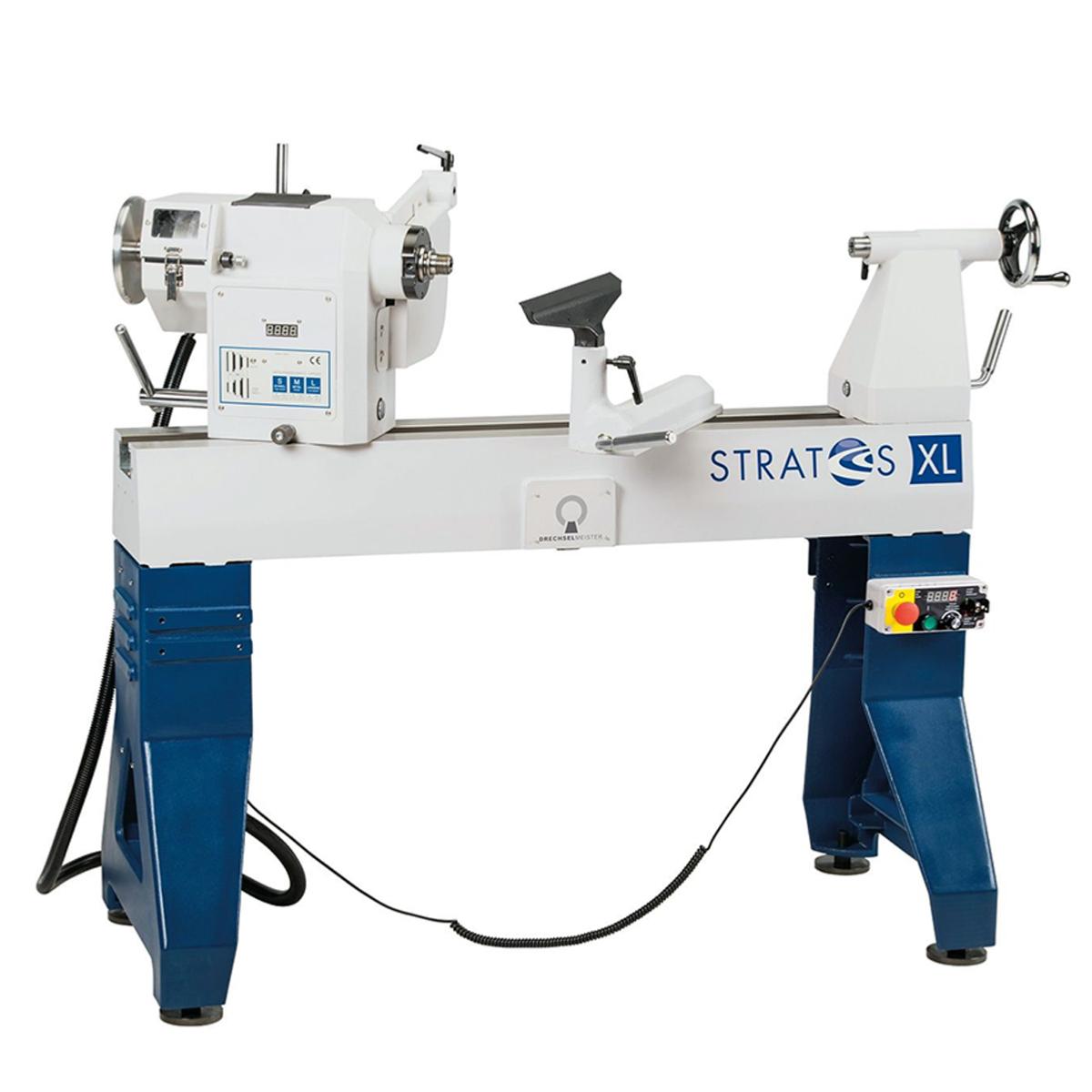

- Construction massive en fonte grise garantissant stabilité et absence de vibrations (banc, poupée fixe, contre-pointe, piètement et support de porte-outil).
- Moteur puissant de 3 CV avec variateur de fréquence.

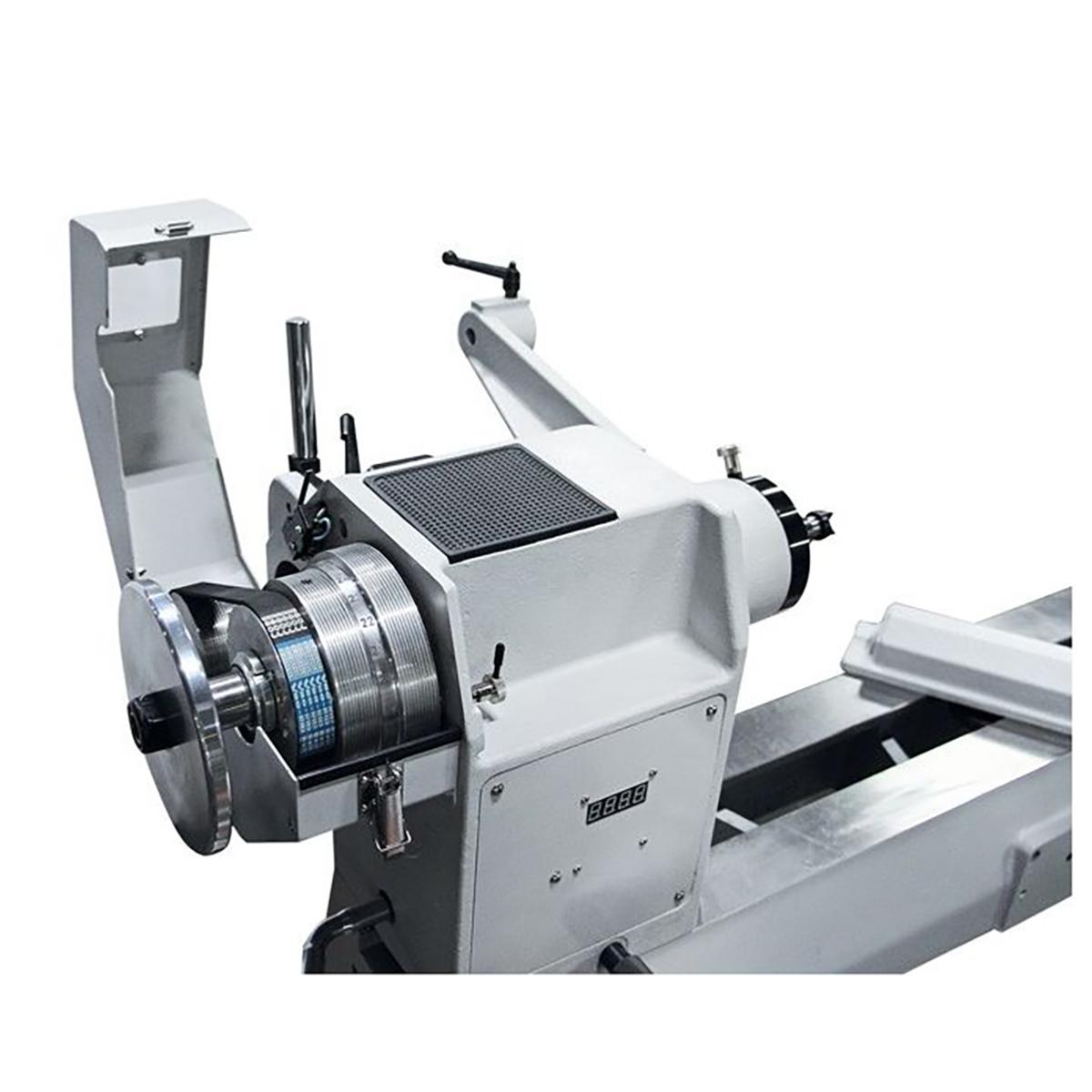

- Trois plages de vitesse à variation continue ; la majorité des travaux peut être réalisée sur la plage intermédiaire sans changer la position de la courroie.
- Hauteur de pointe standard de 280 mm.
- Avec le banc additionnel monté au centre : hauteur de pointe portée à 330 mm.
- Sept positions de montage pour le banc additionnel de 500 mm (rallonge de banc ou dispositif de tournage hors banc).
- Montage possible à gauche, à droite ou au centre du banc ainsi que sur les côtés ou aux extrémités des pieds en fonte.

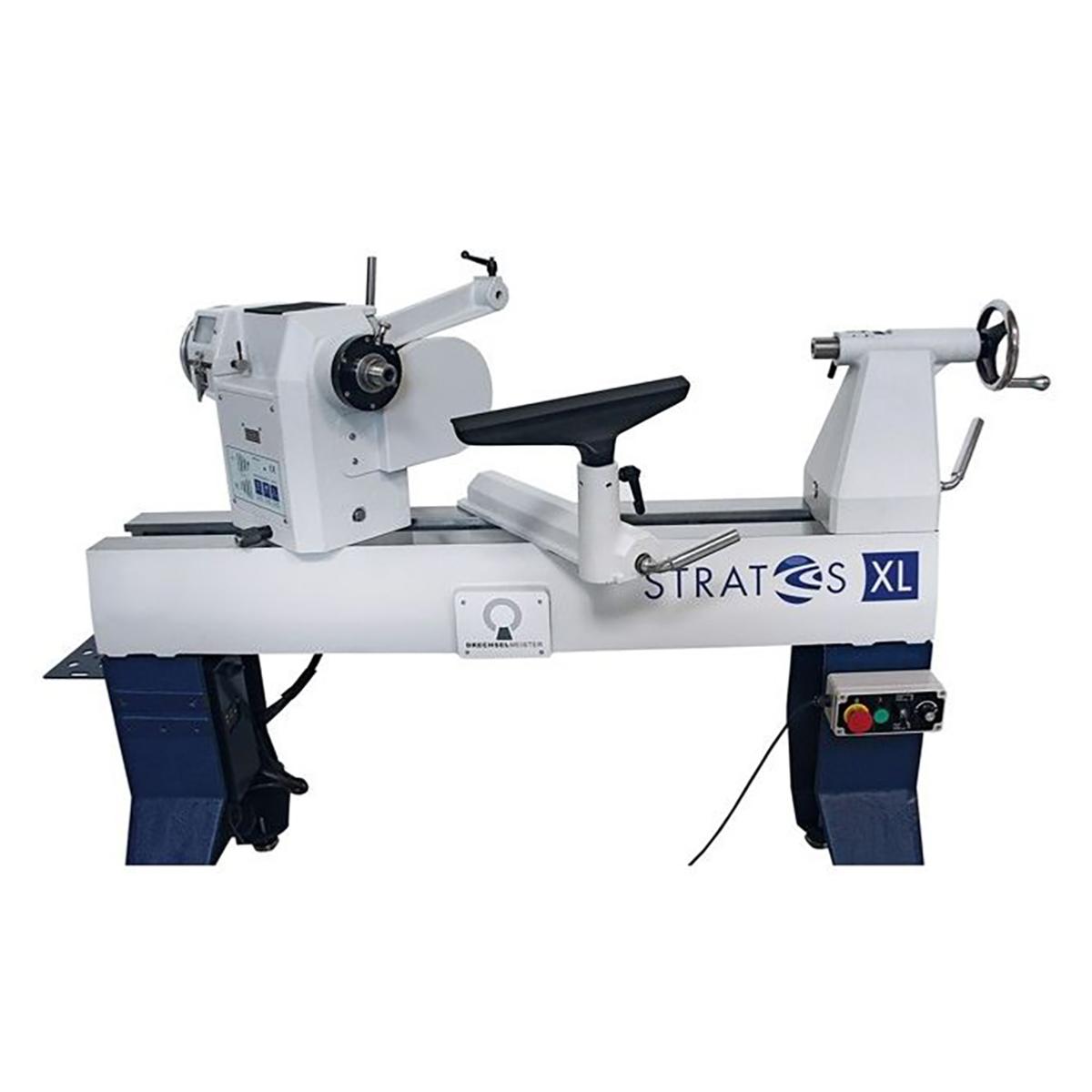

- Travail ergonomique grâce à la poupée fixe pivotante et coulissante.
- Possibilité de réaliser des pièces jusqu'à 1 000 mm de diamètre avec le banc additionnel utilisé comme dispositif de tournage hors banc.
- Fourreau de contre-pointe à course de 150 mm avec vis trapézoïdale pour une avance souple et rapide.
- Variateur équipé de prises 230 V et d'un réglage de freinage permettant un arrêt sûr des pièces lourdes ou déséquilibrées.
- Pieds massifs en fonte avec vérins de mise à niveau à filetage M20.
- Nez de broche M33 x 3,5 avec gorge de sécurité ASR (norme européenne anti-desserrage).
- Tablette intégrée à la poupée fixe avec aimant pour le rangement sécurisé des petites pièces (vis, clés, etc.).
- Système de changement rapide du fourreau de contre-pointe compatible avec le système de perçage ER25.
Une caractéristique unique dans cette catégorie
Un banc additionnel de 500 mm est disponible en option. Ilpeut servir à la fois :
- de rallonge de banc,
- de dispositif de tournage en l’air.
Grâce à ses 7 positions de montage, il offre uneflexibilité exceptionnelle selon la configuration de l'atelier.
Le pied de soutien et l'extension du porte-outil assurentune stabilité optimale même lors de l'usinage de très grands diamètres.
Système de perçage ER25 (option)
Le système de changement rapide du fourreau de contre-pointepermet l'installation d'un fourreau de perçage équipé de pinces de précision ER25.
Avantages :
- Serrage direct et précis des forets dans la pince adaptée.
- Suppression du mandrin de perçage classique.
- Conservation maximale de la distance entre pointes.
- Excellente concentricité grâce aux pinces ER25, largement utilisées en menuiserie et en mécanique.
La vis trapézoïdale du fourreau permet une avance rapide etrégulière lors des opérations de perçage.
Comme ce fourreau est utilisé uniquement pour le perçage, iln'existe aucun risque d'endommager l'écrou de serrage de précision ER25.
Le fourreau ER25, les pinces ER25 et les forets sontproposés séparément.
Caractéristiques techniques
|
Caractéristique |
Valeur |
|
Hauteur de pointe |
280 mm |
|
Diamètre de tournage au-dessus du banc |
550 mm |
|
Diamètre maxi avec dispositif hors banc |
jusqu'à 1 000 mm |
|
Distance entre pointes |
env. 780 mm (extensible) |
|
Filetage de broche |
M33 x 3,5 avec gorge ASR |
|
Cône broche / contre-pointe |
CM2 (Morse 2) |
|
Variateur de fréquence |
3 plages |
|
Plage 1 |
60 à 1 200 tr/min |
|
Plage 2 |
100 à 2 200 tr/min |
|
Plage 3 |
150 à 3 700 tr/min |
|
Course du fourreau |
150 mm avec graduation |
|
Fourreau de contre-pointe |
vis trapézoïdale + changement rapide |
|
Moteur |
3 CV |
|
Poids |
env. 320 kg |
Système de sécurité ASR (Anti-desserrage)
Le STRATOS XL est équipé d'une broche de dernière générationcomportant une gorge spéciale pour le système ASR (Euro).
Ce système permet de sécuriser les accessoires tels que :
- mandrins de tournage,
- plateaux de reprise,
- plateaux de tournage,
à l'aide d'une bague de serrage spécifique (vendueséparément).
Avantages
- Empêche le desserrage involontaire du mandrin ou du plateau lors du freinage moteur.
- Sécurise l'utilisation en rotation inverse (par exemple lors du ponçage).
- Évite les détériorations du filetage de broche causées par les anciennes vis de blocage.
Le système ASR relie mécaniquement l'accessoire à la brochesans exercer de pression sur le filetage.
Équipement standard livré
- Banc, piètement, poupée fixe et contre-pointe en fonte grise massive.
- Entraîneur à quatre griffes CM2.
- Pointe tournante CM2.
- Variation électronique continue de la vitesse via variateur de fréquence.
- Indexation 24 positions.
- Porte-outil de 400 mm (queue Ø 30 mm).
- Plateau de tournage Ø 150 mm.
- Pré-équipement pour banc additionnel (rallonge ou tournage hors banc) avec 7 positions de montage.
- Poupée fixe pivotante et coulissante.
- Rotation avant/arrière.
- Support avec perçage pour accessoires (capot d'aspiration, etc.).
- Support de rangement pour les outils de réglage.
- Boîtier de commande mobile magnétique.
- Volant en acier.
- Deux prises 230 V intégrées au coffret du variateur.
